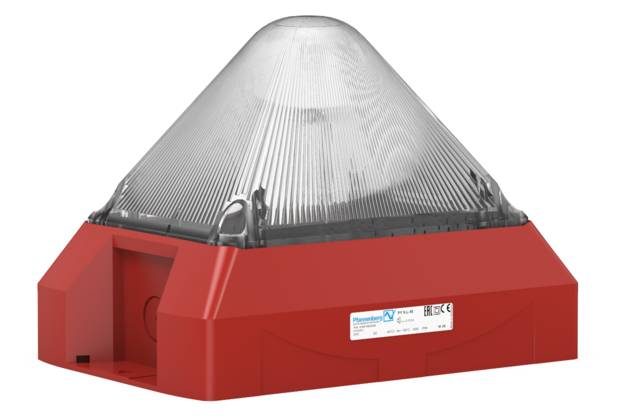

PY X-L-15 - PY X-L-15-CPR

Мигаща светлина 15 джаули серия PYRA®

  • Огромна 3D визуална зона на покритие
  • Бърз и лесен монтаж
  • По-удобно: максимално покритие благодарение на ксеноновата технология
  • Сертификати: EAC, UL или VdS, EN 54-23


Степен на
защита


Механичен
удар


NEMA
4/4X


Работна
температура


10 години
гаранция


Ограничаване на
пусковия ток (DC версия)


Сертификат UL
(не CPR версия)


Сертификат EN 54-23
(CPR версия)


Сертификат
EAC


Сертификат
VdS



│ПОИСКАЙТЕ ИНФОРМАЦИЯ ЗА ПРОДУКТА

│ПФАНЕНБЕРГ СОФТУЕР PSS



ПФАНЕНБЕРГ 3D

Обемен визуален обхват в метри (A x B x C)

  ИНДИКАЦИЯ ПРЕДУПРЕЖДЕНИЕ АЛАРМА
Червен 65,7 x 41,4 x 81,9 29,2 x 18,4 x 36,4 14,6 x 9,2 x 18,2
Жълто 100,8 x 66,2 x 105,8 44,8 x 29,4 x 47 22,4 x 14,7 x 23,5
Зелено 81,9 x 53,6 x 85,5 36,4 x 23,8 x 38 18,2 x 11,9 x 19
Амбър 80,1 x 52,2 x 84,2 35,6 x 23,2 x 37,4 17,8 x 11,6 x 18,7
Син 52,2 x 34,7 x 55,4 23,2 x 15,4 x 24,6 11,6 x 7,7 x 12,3
Прозрачен 108,9 x 71,6 x 116,6 48,4 x 31,8 x 51,8 24,2 x 15,9 x 25,9


Технически данни

Електрически данни PY X-L-15 PY X-L-15-CPR
Номинално напрежение 230 V AC 24 V DC 24 V DC
Номинална честота 50/60 Hz - -
Работен диапазон 187–255 V 19.2–28.8 V 19.2–28.8 V
Номинална консумация на ток @ 1 Hz 150 mA 540 mA 700 mA


Допълнителни технически подробности и размери можете да намерите в секцията за изтегляне


Изтегли

Описание Език Тип Размер Изтегли
Декларация за съответствие CE Английски, Немски 40 KB │ИЗТЕГЛИ
Декларация за съответствие UKCA Английски 28 KB │ИЗТЕГЛИ
Страница от каталога Английски 140 KB │ИЗТЕГЛИ
Ръководство за работа PY X-L(A)-15 Английски, Немски, Френски, Руски, Италиански 2.7 MB │ИЗТЕГЛИ
Ръководство за работа PY X-L-15 CPR Английски, Немски, Френски, Руски, Италиански 1.8 MB │ИЗТЕГЛИ
Кратко ръководство за работа PY X-M(A)/ -L (A) Английски, Немски, Френски, Руски, Италиански 560 KB │ИЗТЕГЛИ
3D-Модел (IGS) Английски 1.1 MB │ИЗТЕГЛИ
3D-Модел (SAT) Английски 1.4 MB │ИЗТЕГЛИ
3D-Модел (STEP) Английски 1.3 MB │ИЗТЕГЛИ
EPLAN macro EDZ Английски 3.0 MB │ИЗТЕГЛИ
Чертеж (DWG) Немски 160 KB │ИЗТЕГЛИ
Чертеж (DXF) Немски 180 KB │ИЗТЕГЛИ
Поддръжка за планиране (CPR/EN 54-23) Английски 440 KB │ИЗТЕГЛИ
Експлоатационни показатели (CPR) Английски 1.3 MB │ИЗТЕГЛИ
EU Сертификат EN54-23 (CPR) Английски, Немски 1.2 MB │ИЗТЕГЛИ
UK Сертификат EN54-23 (CPR) Английски 200 KB │ИЗТЕГЛИ
Сертификат UL PY X-L-15 Английски 180 KB │ИЗТЕГЛИ
Сертификат VdS червен и прозрачен цвят (CPR) Английски, Немски 730 KB │ИЗТЕГЛИ
Сертификат VdS бял, жълт, зелен и син цвят (CPR) Английски, Немски 1.6 MB │ИЗТЕГЛИ
Сертификат EAC Руски 300 KB │ИЗТЕГЛИ



Детайли за заявка

Детайли за заявка Червен корпус PY X-L-15 PY X-L-15-CPR
Цвят светлоотразител Номинално напрежение 230 V AC 24 V DC 24 V DC
Прозрачен Каталожен код - - 21561801020
Жълт Каталожен код 21561103000 21561803000 по заявка (VdS)
Оранжев Каталожен код 21561104000 21561804000 по заявка (VdS)
Червен Каталожен код 21561105000 21561805000 21561805020

Детайли за заявка Сив корпус PY X-L-15 PY X-L-15-CPR
Цвят светлоотразител Номинално напрежение 230 V AC 24 V DC 24 V DC
Прозрачен Каталожен код - - по заявка
Жълт Каталожен код 21561103055 21561803055 по заявка (VdS)
Оранжев Каталожен код 21561104055 21561804055 по заявка (VdS)
Червен Каталожен код 21561105055 21561805055 по заявка


Продукти с допълнителни цветове на светлоотразител и напрежения при поискване



Опции / аксесоари




│УПЛЪТНЕНИЕ
ЗА PY L / LA


│ЗАКЛЮЧВАЩИ ЕЛЕМЕНТИ
ЗА PATROL / PYRA®


│ПРЕДПАЗНО УПЛЪТНЕНИЕ
ЗА PATROL / PYRA®



ТЕХНИЧЕСКИ ЧЕРТЕЖИ PY X-L-15 - PY X-L-15-CPR
