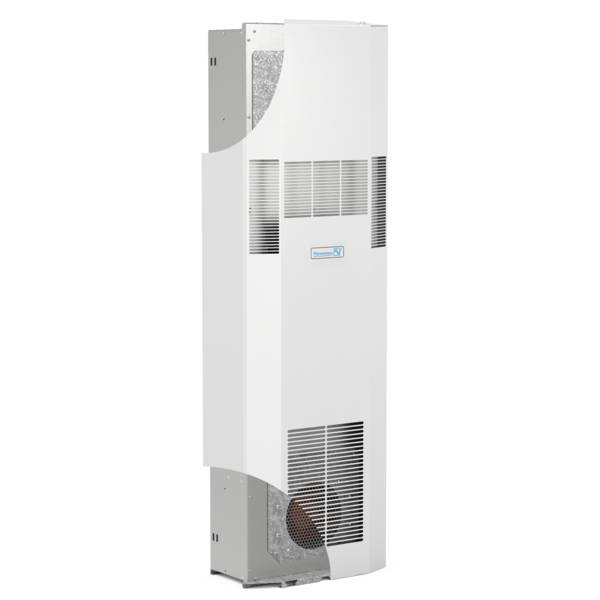

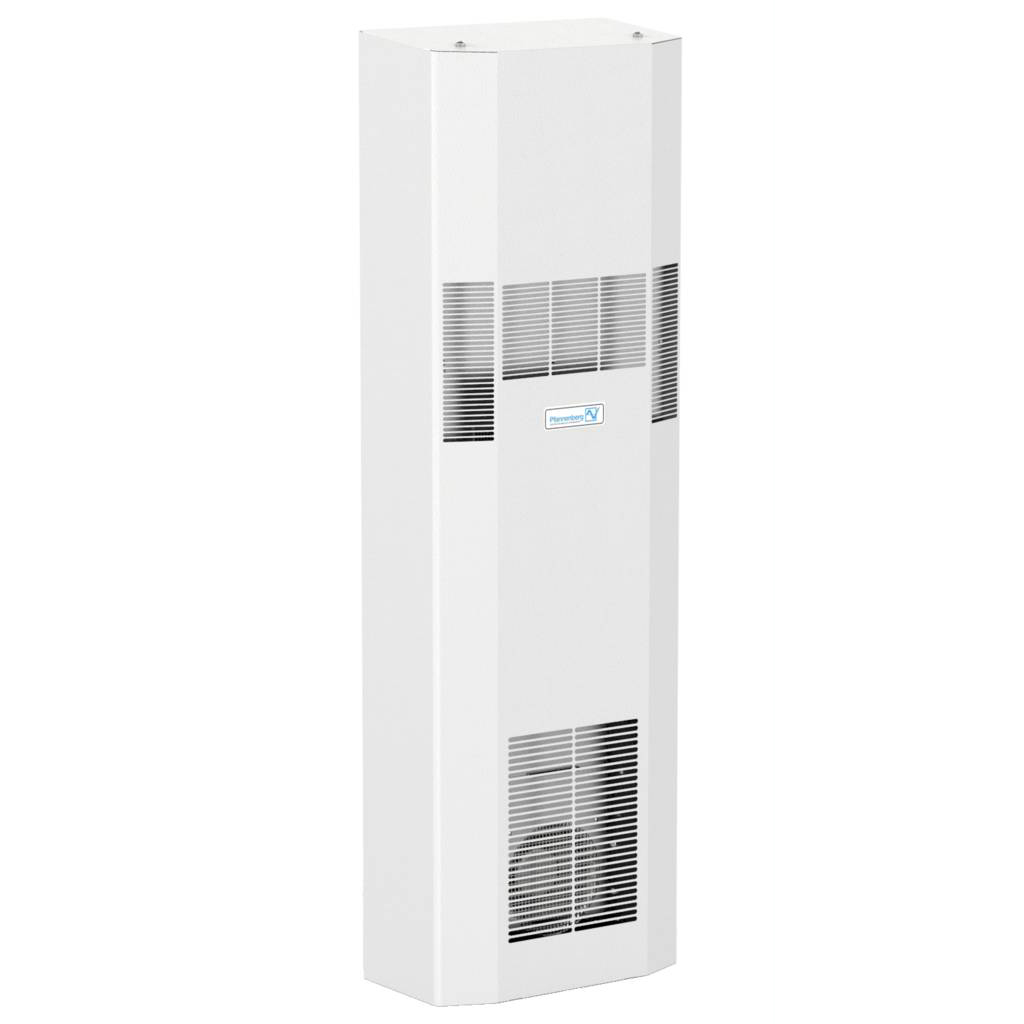

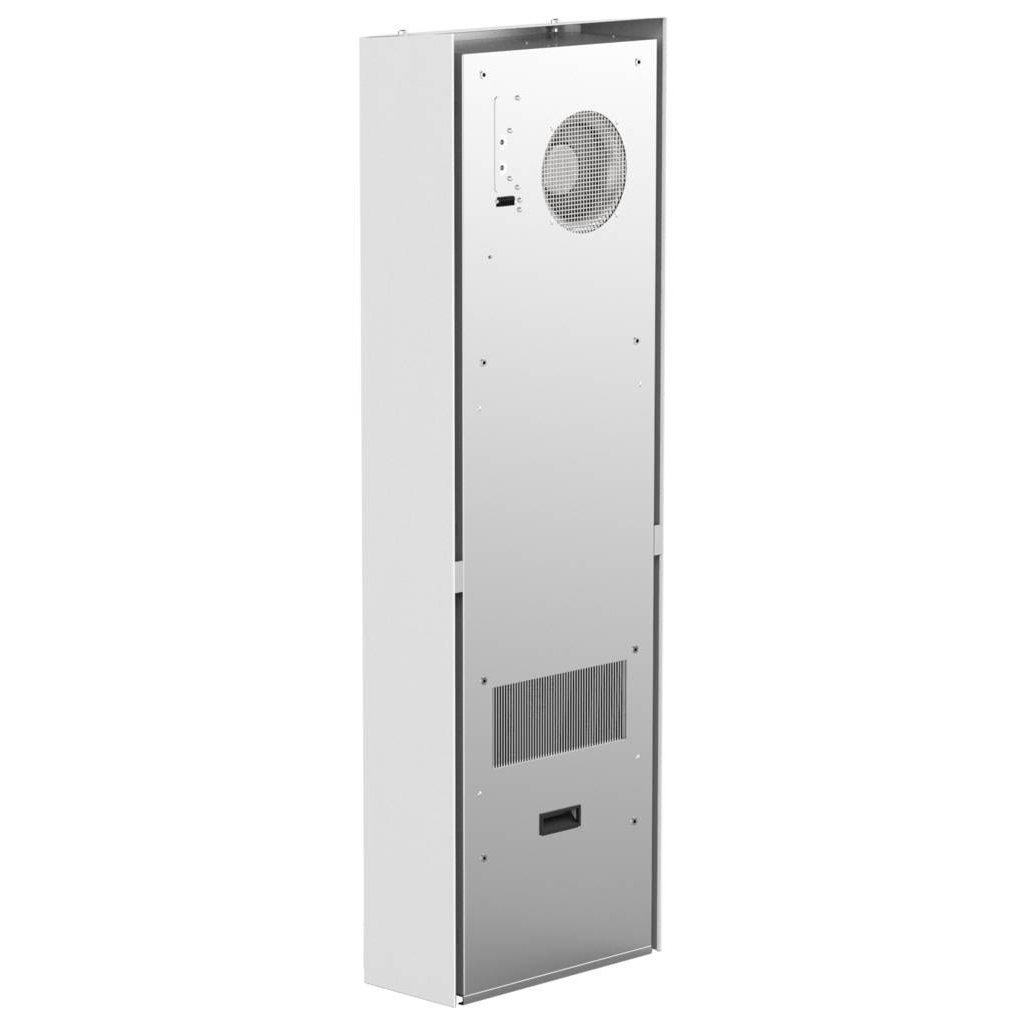

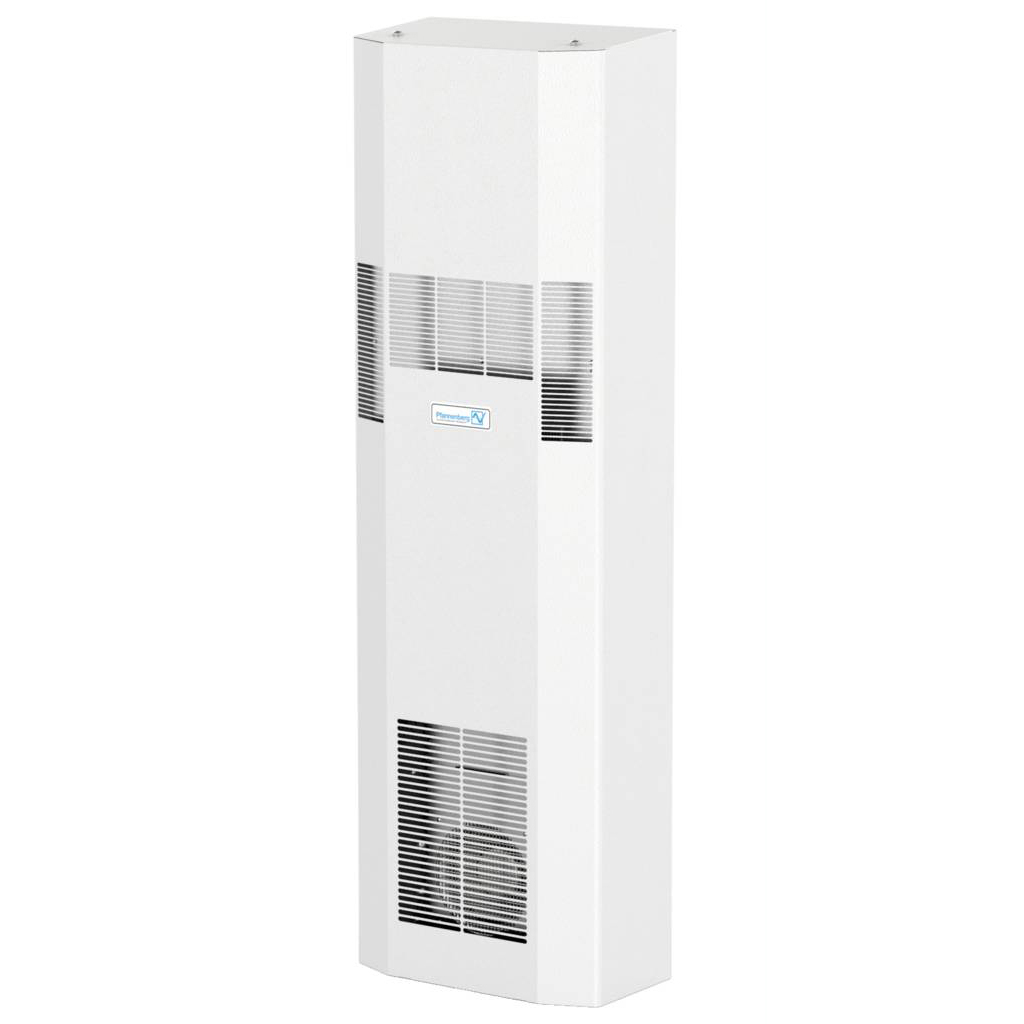

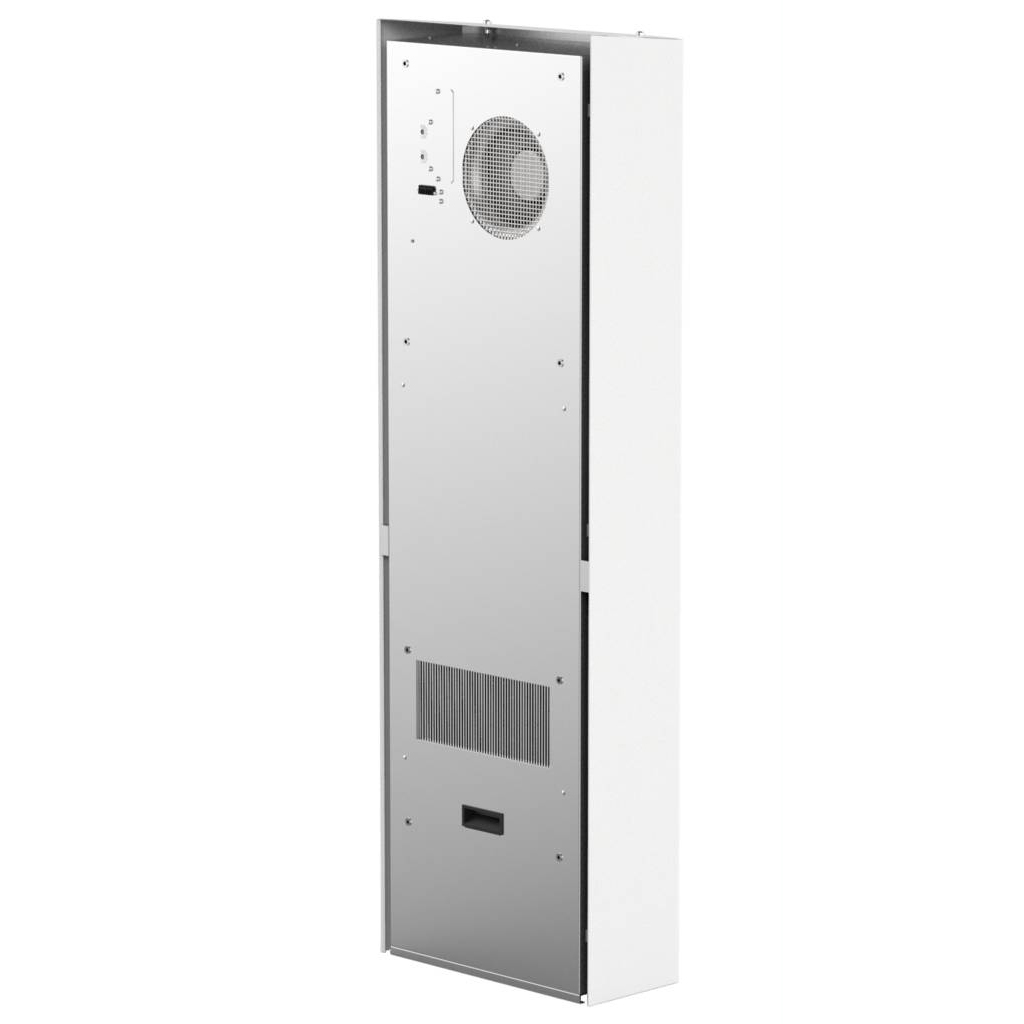

PAS 6203
|
|
Топлообменници въздух-въздух 100 W/K
|
|
|
|
|
|
|
│ПОИСКАЙТЕ ИНФОРМАЦИЯ ЗА ПРОДУКТА
Технически данни
| Данни | PAS 6203 | |
| Номинално напрежение ± 10% | AC 50/60 Hz | |
| 230 V | ||
| Охлаждаща мощност | 100 W/K | |
| Въздушен поток | вътрешен | 1175 / 1300 м³/ч |
| външен | 1175 / 1300 м³/ч | |
| Температура на околната среда | –25 … +55 °C / –13 … +131 °F | |
| Степен на защита в съответствие с EN 60529 | IP 54 | към електрическото табло, ако се използва по предназначение от производителя спецификациите |
| IP 34 | към околна среда, ако се използва по предназначение от производителя | |
Допълнителни технически подробности и размери можете да намерите в секцията за изтегляне
Изтегли
| Описание | Език | Тип | Размер | Изтегли |
| Декларация за съответствие | Английски, Немски |  |
150 KB | │ИЗТЕГЛИ |
| Ръководство за работа PAX | Английски, Немски, Френски, Италиански, Испански | |
43 MB | │ИЗТЕГЛИ |
| Допълнение PAX 6203 | Английски, Немски, Френски | |
180 KB | │ИЗТЕГЛИ |
| Ръководство за филтър адаптер | Английски, Немски | |
810 KB | │ИЗТЕГЛИ |
| Ръководство за инсталиране на филтъра | Английски, Немски | |
1.7 MB | │ИЗТЕГЛИ |
| Филтър 280x330 IP54/Type12 | Английски, Немски | |
33 KB | │ИЗТЕГЛИ |
| Страница от каталога | Английски | |
600 KB | │ИЗТЕГЛИ |
| 3D-модел PAS (STEP) | Английски |  |
1.3 MB | │ИЗТЕГЛИ |
| Cut-out PAS 6203 (DXF) | Английски | |
14 KB | │ИЗТЕГЛИ |
Детайли за заявка
| Детайли за заявка | PAS 6203 | |
| 230 V AC | Каталожен код | 12983611055 |
Аксесоари
| Аксесоари | Бр. | Каталожен код |
| Адаптер за филтър (RAL 7035) | 1 | 18310000151 |
| Нагънат филтър | 5 | 18300000147 |

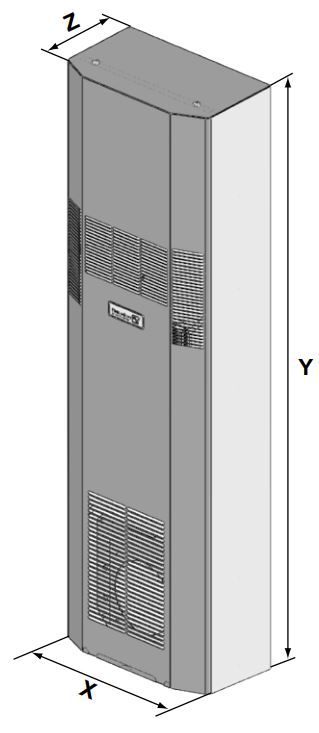

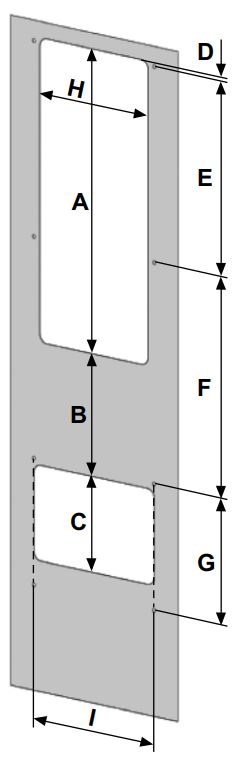

| РАЗМЕРИ PAS 6203 | ||
  |
||
| A | 700 мм | |
| B | 282 мм | |
| C | 220 мм | |
| D | 17,5 мм | |
| E | 450 мм | |
| F | 510 мм | |
| G | 290 мм | |
| H | 315 мм | |
| I | 350 мм | |
| X | 485 мм | |
| Y | 1552 мм | |
| Z | 252 мм | |
 |
