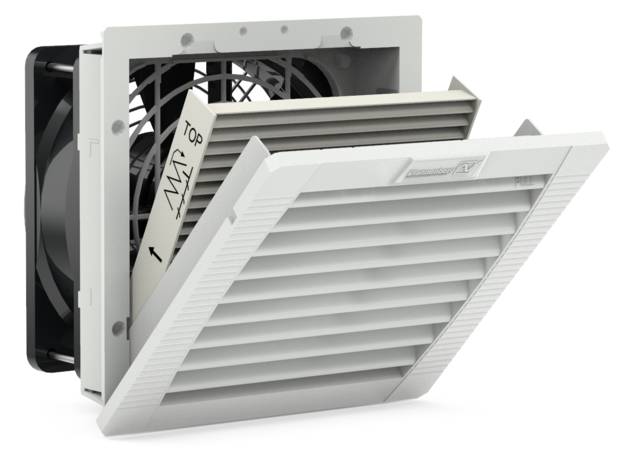

PF 22.000

Вентилатори с филтри

  • Размер на инсталацията 2, въздушен поток до 66 м³/h
  • Степен на защита IP 54 и IP 55, NEMA тип 12
  • UV устойчивост (IP 55 версия)
  • Сертификация UR и UL
  • Също в черно (RAL 9011)


Размер 2


Степен на
защита


Степен на
защита


Монтаж без
инструменти


Смяна на филтри
без инструменти


Цвят черен
RAL 9011


Сертификат
UL Recognized


Сертификат EAC


Сертификат CSA


Сертификат CE


NEMA тип 12


Сертификат
UL Listed



ПОИСКАЙТЕ ИНФОРМАЦИЯ ЗА ПРОДУКТА



Технически данни

Данни PF 22.000
Номинално напрежение ± 10% AC 50/60 Hz DC
230 V 115 V 12 V 24 V 48 V
Скорост на въздушния поток IP 54 61 / 70 м³/h 61 м³/h
IP 55 56 / 64 м³/h 56 м³/h
Филтър материал в съответствие с EN 779 IP 54 G 4
IP 55 G 4
Температура на околната среда –40 … +55 °C
Размери (мм) 145 x 145
Размер на отвора (мм) 125 x 125
Цвят RAL 7035, различни цветове по заявка


Криви на ефективността


Допълнителни технически подробности и размери можете да намерите в секцията за изтегляне

Изтегли

Описание Език Тип Размер Изтегли
Декларация за съответствие PF/PFA Английски, Немски 64 KB ИЗТЕГЛИ
Декларация за съответствие UKCA Английски 35 KB ИЗТЕГЛИ
Ръководство за работа PF/PFA 1x.000 - 6x.000 Английски, Немски, Френски, Италиански, Испански, Руски 2.3 MB ИЗТЕГЛИ
Допълнение PFx Английски, Немски, Френски, Италиански, Испански, Руски 300 KB ИЗТЕГЛИ
Препоръки за филтри Английски, Немски 43 KB ИЗТЕГЛИ
Филтър 119x119 IP54/TYPE12 Английски, Немски 33 KB ИЗТЕГЛИ
Филтър 116x108 IP55 Английски, Немски 32 KB ИЗТЕГЛИ
Страница от каталога Английски 530 KB ИЗТЕГЛИ
Чертеж AC (IGES) Английски 2.7 MB ИЗТЕГЛИ
Чертеж DC (IGES) Английски 3.0 MB ИЗТЕГЛИ
3D-модел AC (STEP) Английски 1.9 MB ИЗТЕГЛИ
3D-модел DC (STEP) Английски 1.9 MB ИЗТЕГЛИ
Сертификат CSA Английски 180 KB ИЗТЕГЛИ
Сертификат UL listed Английски 190 KB ИЗТЕГЛИ
Сертификат UL recognized Английски 170 KB ИЗТЕГЛИ
Сертификат EAC Руски 250 KB ИЗТЕГЛИ



Детайли за заявка

Детайли за заявка AC PF 22.000
Степен на защита Номинално напрежение 230 V AC 115 V AC
IP 54 RAL 7035 11622101055 11622151055
IP 54 RAL 9011 11622101050 -
IP 55 RAL 7035 11622103055 11622153055
IP 55 RAL 9011 11622104050 -

Детайли за заявка DC PF 22.000
Степен на защита Номинално напрежение 12 V DC 24 V DC 48 V DC
IP 54 RAL 7035 11622851055 11622801055 11622701055
IP 55 RAL 7035 11622853055 11622803055 11622703055


Опции / Аксесоари

Продукт Каталожен код Защита Размери
Филтри (5 бр./опаковка) 18611600030 IP 54 119 x 119 мм
18611600034 IP 55 116 x 108 мм
Филтри (300 бр./опаковка) 18611600188 IP 54 119 x 119 мм
Термостат 17121000000 - -
Хидростат 17207000000 - -
Защита от неблагоприятни климатични условия 18102000014 - -

Вентилатори с филтри εCOOL 4-то поколение



РАЗМЕРИ PF 22.000

A 125 мм
B 125 мм
X 145 мм
Y 145 мм
Z1 5 мм
Z2 70 мм
