PY L-S RGB - PY L-S - Pfannenberg

PY L-S RGB - PY L-S

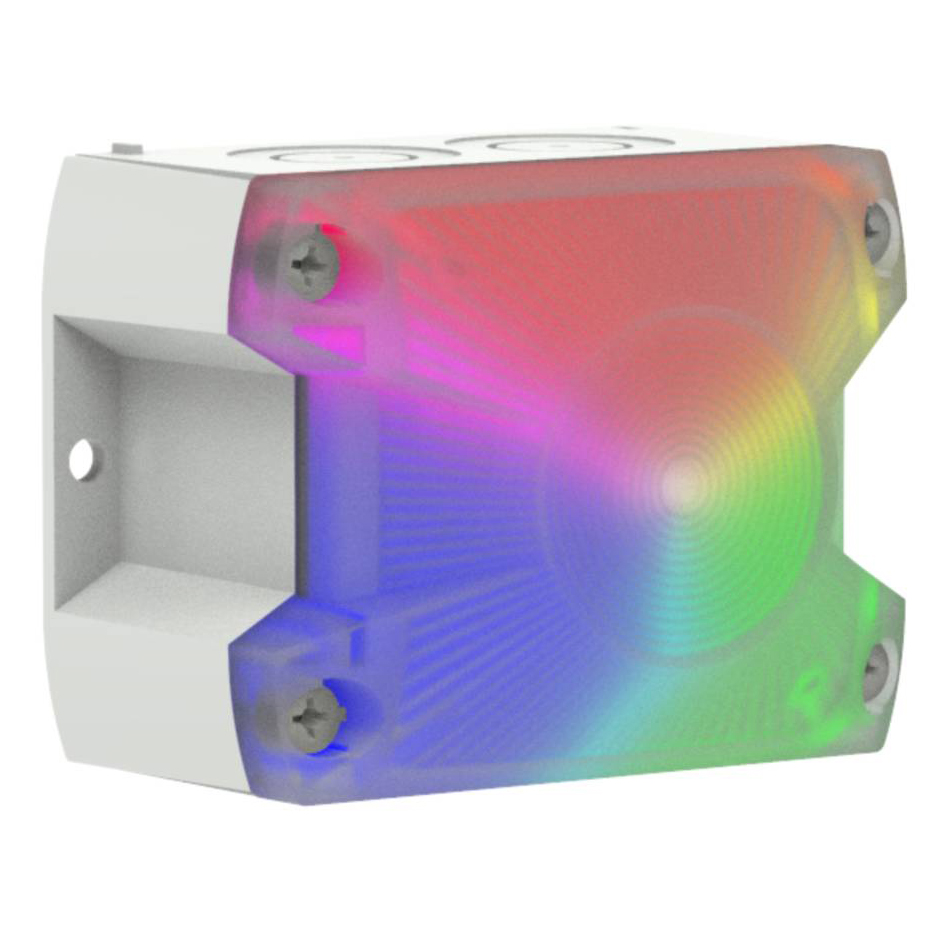

Luce a LED multifunzione compatta PYRA®

La tecnologia LED RGB multi colore o monocolore più flessibile e ultra luminosa

Modalità di segnalazione selezionabili - Indipendentemente dalla modalità di segnalazione richiesta - è possibile scegliere quella adatta alle proprie esigenze
Colore selezionabile (solo versione RGB) - Non sei ancora sicuro del colore? Una luce per tutte le tue esigenze! PYRA® LED RGB consente di scegliere il colore desiderato. Rimani flessibile e riduci al minimo le tue scorte
Controllo esterno del colore e modalità (solo versione RGB) - Indicazione di funzionamento o di errore o di qualsiasi altro stato - con PYRA® LED RGB è possibile indicare diverse situazioni con una sola luce. Sentiti libero di scegliere e cambiare facilmente colore e modalità con il telecomando
Frequenze di lampeggiamento e flash selezionabili - Adattabili a tutte le applicazioni - seleziona la frequenza richiesta dal tuo gadget e aumenta la percettività
Alimentatore multitensione - Plug and play - realizzato per il collegamento con tensioni diverse. Non è necessario stoccare varie unità: PYRA® LED si adatta alla maggior parte delle macchine e applicazioni, indipendentemente dalla tensione
Installazione su pannello - Piatto, intelligente, discreto, pulito e visibile a 360 ° - completamente integrabile nel design della macchina e delle attrezzature

LED multicolore (opzione)	Garanzia 10 anni	Grado di protezione	NEMA 4/4X	Protezione dagli urti
Luminosità regolabile	Temperatura di esercizio	Conformità EAC	Certificazione UL	Connettore (opzione)

│RICHIEDI INFORMAZIONI SUL PRODOTTO

│SOFTWARE DI DIMENSIONAMENTO PSS

COPERTURA 3D PFANNENBERG

Copertura volumetrica in metri (A x B x C) LED monocolore

	INDICAZIONE	AVVERTIMENTO	ALLARME
Rosso	26,1 x 9,9 x 12,6	11,6 x 4,4 x 5,6	5,8 x 2,2 x 2,8
Giallo	32,4 x 14 x 14,4	14,4 x 6,2 x 6,4	7,2 x 3,1 x 3,2
Verde	27 x 9,9 x 9,9	12 x 4,4 x 4,4	6 x 2,2 x 2,2
Arancione	25,2 x 9,5 x 9	11,2 x 4,2 x 4	5,6 x 2,1 x 2
Blu	10,8 x 4,5 x 9	4,8 x 2 x 4	2,4 x 1 x 2
Trasparente	35,1 x 14,9 x 14,2	15,6 x 6,6 x 6,4	7,8 x 3,3 x 3,2

Copertura volumetrica in metri (A x B x C) LED multicolore (RGB)

	INDICAZIONE	AVVERTIMENTO	ALLARME
Rosso	16,2 x 13,1 x 12,6	7,2 x 5,8 x 5,6	3,6 x 2,9 x 2,8
Giallo	22,5 x 17,6 x 18	10 x 7,8 x 8	5 x 3,9 x 4
Verde	16,2 x 12,6 x 12,6	7,2 x 5,6 x 5,6	3,6 x 2,8 x 2,8
Blu	9 x 6,8 x 9	4 x 3 x 4	2 x 1,5 x 2
Bianco	17,1 x 14 x 13,5	7,6 x 6,2 x 6	3,8 x 3,1 x 3

Dati tecnici

Dati elettrici	PY L-S RGB - PY L-S
Tensione nominale	115/230 V AC	120 V DC	24 V AC	12/48 V DC
Frequenza nominale	50/60 Hz	-	50/60 Hz	-
Campo di funzionamento	95–265 V	108–132 V	21.6-26.4 V	10–60 V
Corrente nominale assorbita	36 mA @ 230 V AC	25 mA @ 120 V DC	167 mA @ 24 V AC	120 mA @ 24 V DC

Ulteriori dettagli tecnici e dimensioni sono disponibili nella sezione download di questa pagina

Downloads

Descrizione	Lingua	Tipo	Dimensione	Download
Dichiarazione di conformità CE	Inglese, Tedesco		35 KB	│DOWNLOAD
Dichiarazione di conformità UKCA	Inglese		26 KB	│DOWNLOAD
Manuale d'uso rapido PY L-S	Inglese, Tedesco, Francese, Italiano, Russo		2.2 MB	│DOWNLOAD
Manuale d'uso PY L-S	Inglese, Tedesco, Francese, Italiano, Russo		1.9 MB	│DOWNLOAD
Scheda prodotto	Inglese		610 KB	│DOWNLOAD
Modello 3D (IGS, SAT, STEP)	Inglese		1.2 MB	│DOWNLOAD
EPLAN macro EDZ	Inglese		3.4 MB	│DOWNLOAD
Assegnazione dei pin del connettore opzionale M12	Inglese, Tedesco		320 KB	│DOWNLOAD
Certificazione EAC	Russo		300 KB	│DOWNLOAD
Certificazione UL	Inglese		190 KB	│DOWNLOAD

Dati per l’ordine

Dati per l’ordine			PY L-S
Luce/colore lente	Colore alloggiamento	Tensione nominale	15/230 V AC; 120 V DC	12/48 V DC
RGB - tutti i colori/bianco	Grigio	Codice articolo	21513648055	21513818055
Giallo	Grigio	Codice articolo	21513643055	21513813055
Arancione	Grigio	Codice articolo	21513644055	21513814055
Rosso	Grigio	Codice articolo	21513645055	21513815055
Verde	Grigio	Codice articolo	21513646055	21513816055

Altri codici articolo su richiesta. I colori delle lenti disponibili sono rosso, ambra, giallo, verde, blu e trasparente
RGB - la versione multi colore ha una lente bianca. I colori di base standard disponibili sono grigio e rosso.
