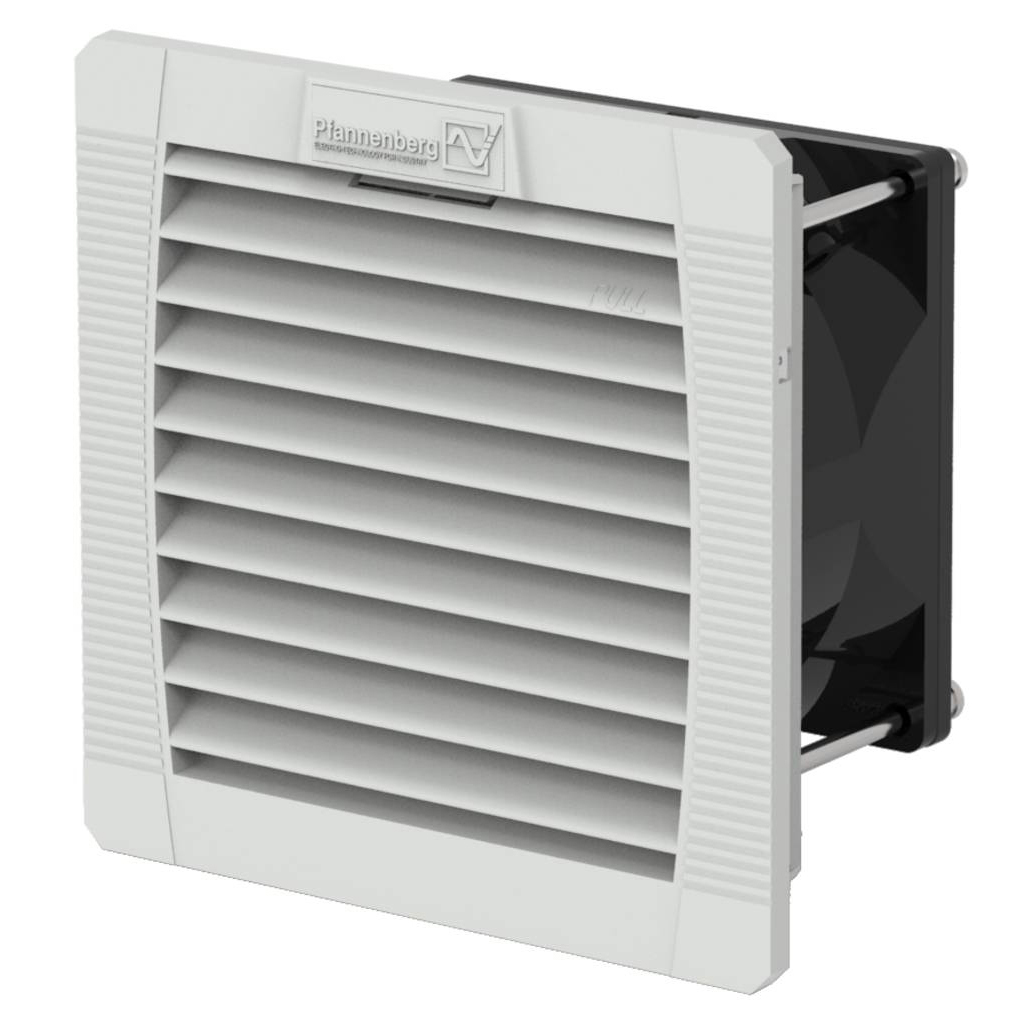

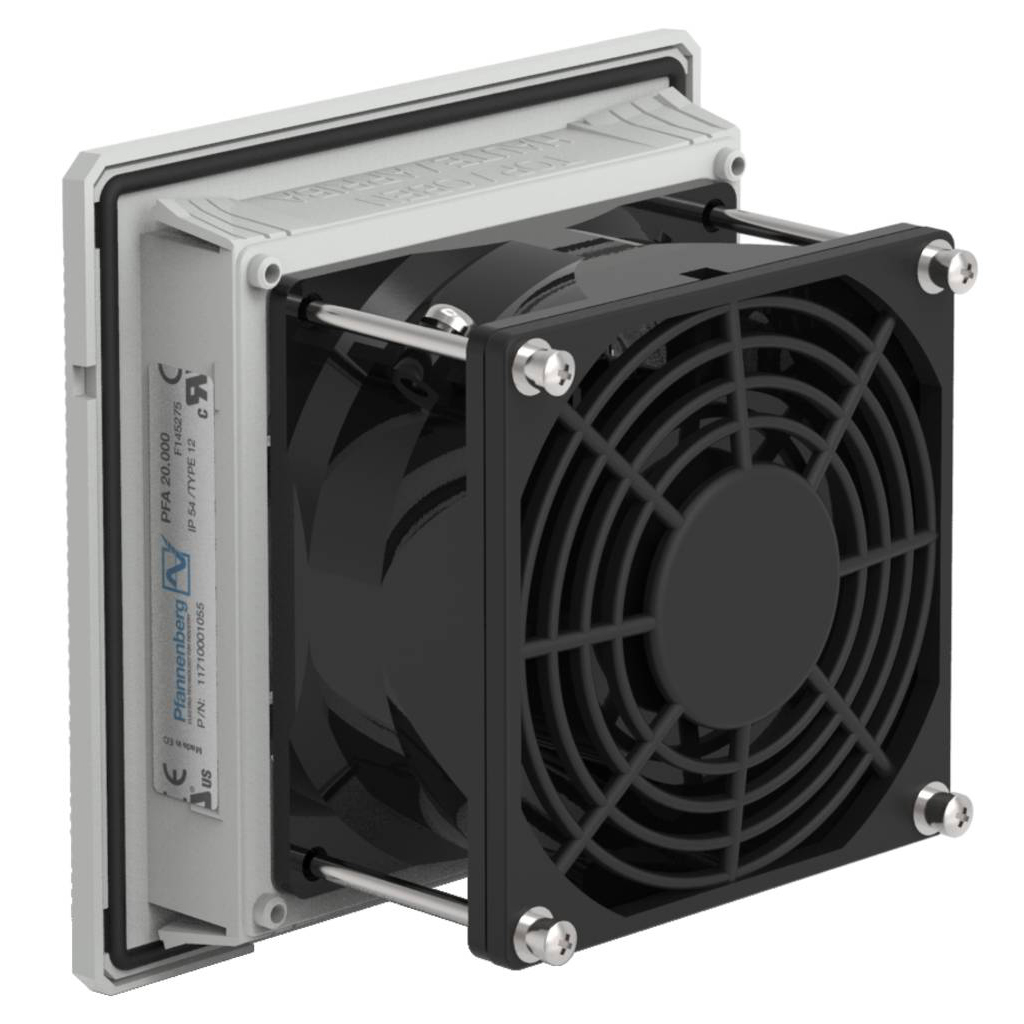

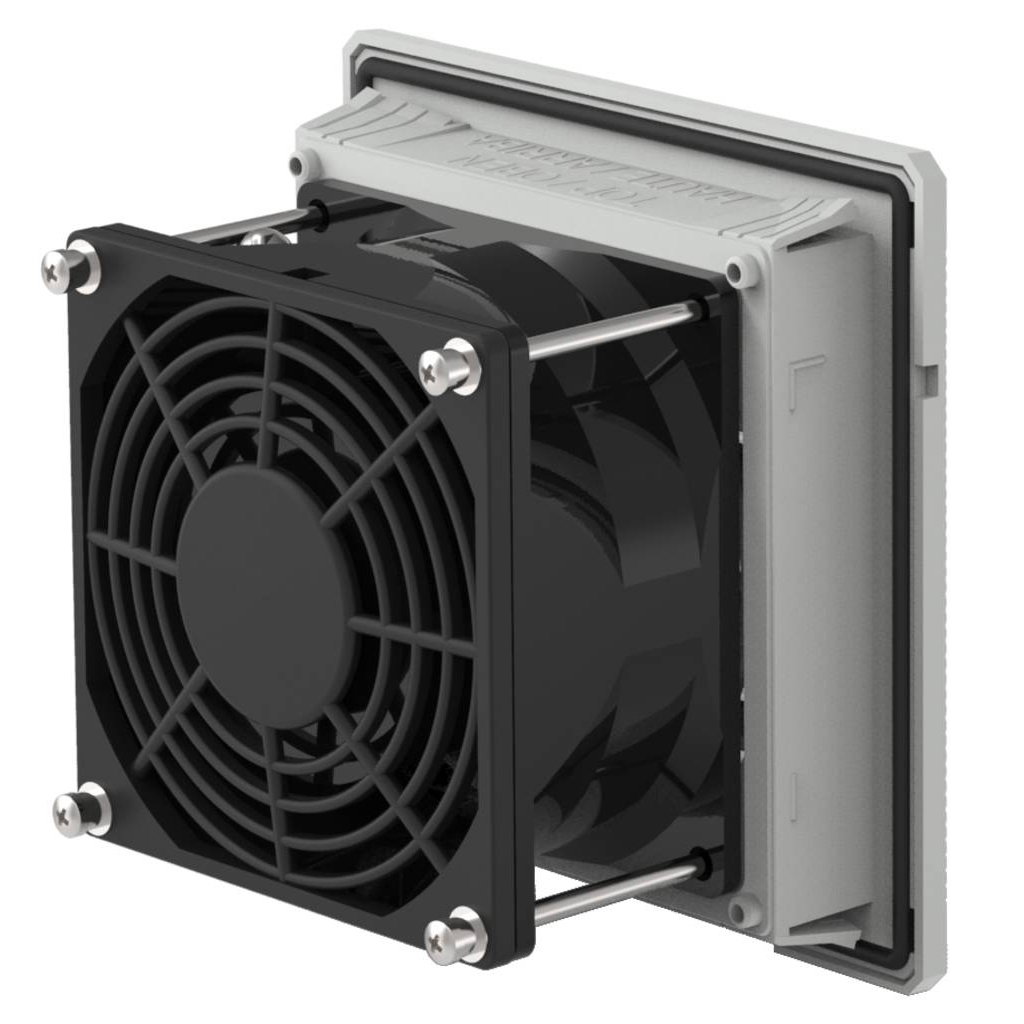

PF 11.000
|
|
Ventilatore con filtro
|
|
|
|
|
|
|
|
|
|
|
|
|
|
│RICHIEDI INFORMAZIONI SUL PRODOTTO
│SOFTWARE DI DIMENSIONAMENTO PSS
Dati tecnici
| Dati | PF 11.000 | ||||
| Tensione nominale ±10 % | AC 50/60 Hz | DC | |||
| 230 V | 115 V | 12 V | 24 V | 48 V | |
| Portata aria bocca libera | 19 / 24 m³/h | 19 m³/h | |||
| Categoria di qualità del panno filtrante a norma DIN EN 779 | G 4 | ||||
| Temperatura operativa | –40 … +55 °C | ||||
| Dimensioni (mm) | 109 x 109 | ||||
| Dimensioni dima (mm) | 92 x 92 | ||||
| Colore | RAL 7035, colori diversi su richiesta | ||||
Curve di prestazione
Potete trovare certificazioni e maggiori dettagli tecnici negli allegati della sezione download, qui di seguito
Downloads
| Descrizione | Lingua | Tipo | Dimensione | Download |
| Dichiarazione di conformità CE PF/PFA | Inglese, Tedesco |  |
47 KB | │DOWNLOAD |
| Dichiarazione di conformità UKCA | Inglese | |
32 KB | │DOWNLOAD |
| Manuale d'uso PF/PFA 1x.000 - 6x.000 | Inglese, Tedesco, Olandese, Francese, Svedese, Italiano, Spagnolo, Russo | |
1.5 MB | │DOWNLOAD |
| Supplemento PFx | Inglese, Tedesco, Olandese, Francese, Svedese, Italiano, Spagnolo, Russo | |
470 KB | │DOWNLOAD |
| Raccomandazioni cambio filtro | Inglese, Tedesco | |
43 KB | │DOWNLOAD |
| Filtro 87x87 IP54/Type12 | Inglese, Tedesco | |
42 KB | │DOWNLOAD |
| Scheda prodotto | Inglese | |
450 KB | │DOWNLOAD |
| Disegno AC (IGES) | Inglese |  |
2.0 MB | │DOWNLOAD |
| Disegno DC (IGES) | Inglese | |
2.1 MB | │DOWNLOAD |
| Modello 3D AC (STEP) | Inglese | |
1.2 MB | │DOWNLOAD |
| Modello 3D DC (STEP) | Inglese | |
2.5 MB | │DOWNLOAD |
| Certificato CSA | Inglese | |
150 KB | │DOWNLOAD |
| Certificato UL listed | Inglese | |
190 KB | │DOWNLOAD |
| Certificato UL recognized | Inglese | |
170 KB | │DOWNLOAD |
| Certificato EAC | Russo | |
250 KB | │DOWNLOAD |
Dati per l’ordine
| Dati per l’ordine | AC | PF 11.000 | |
| Grado di protezione | Tensione nominale | 230 V AC | 115 V AC |
| IP 54 | RAL 7035 | 11611101055 | 11611151055 |

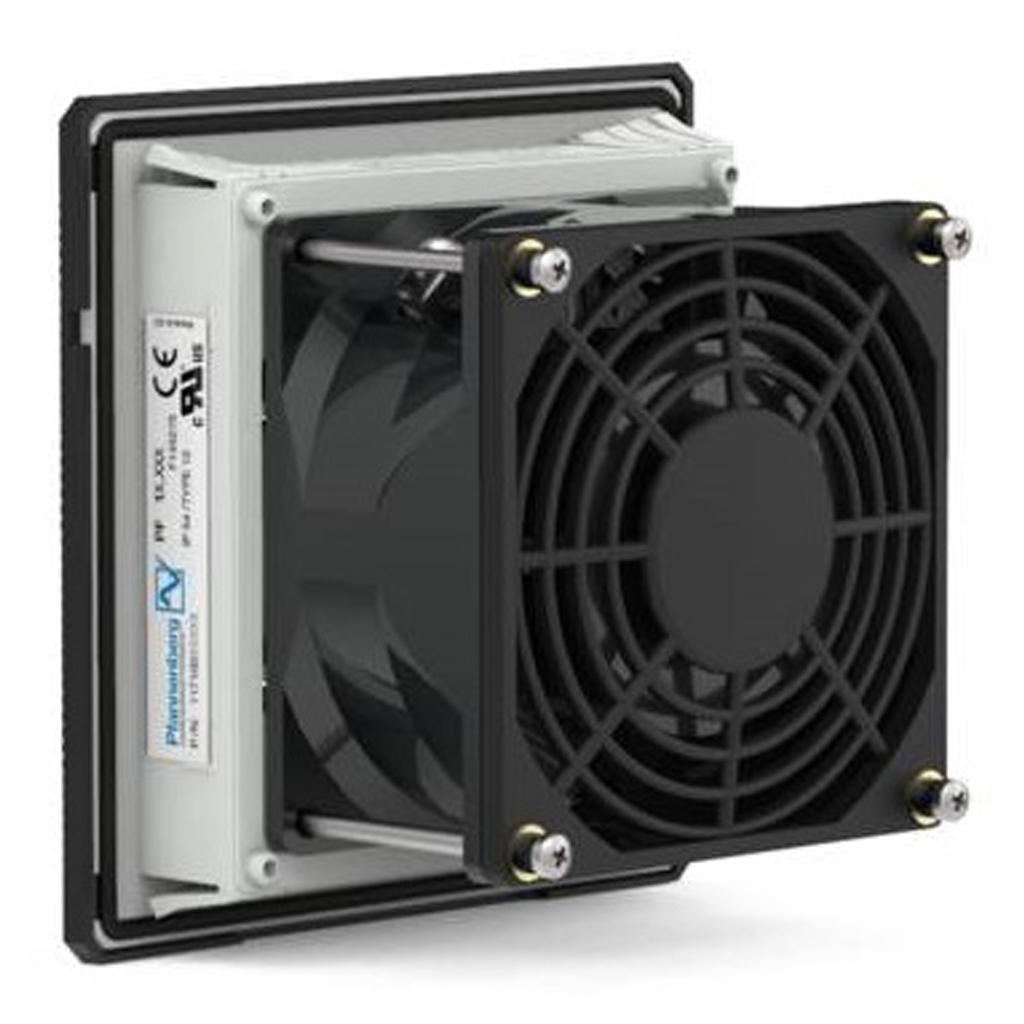

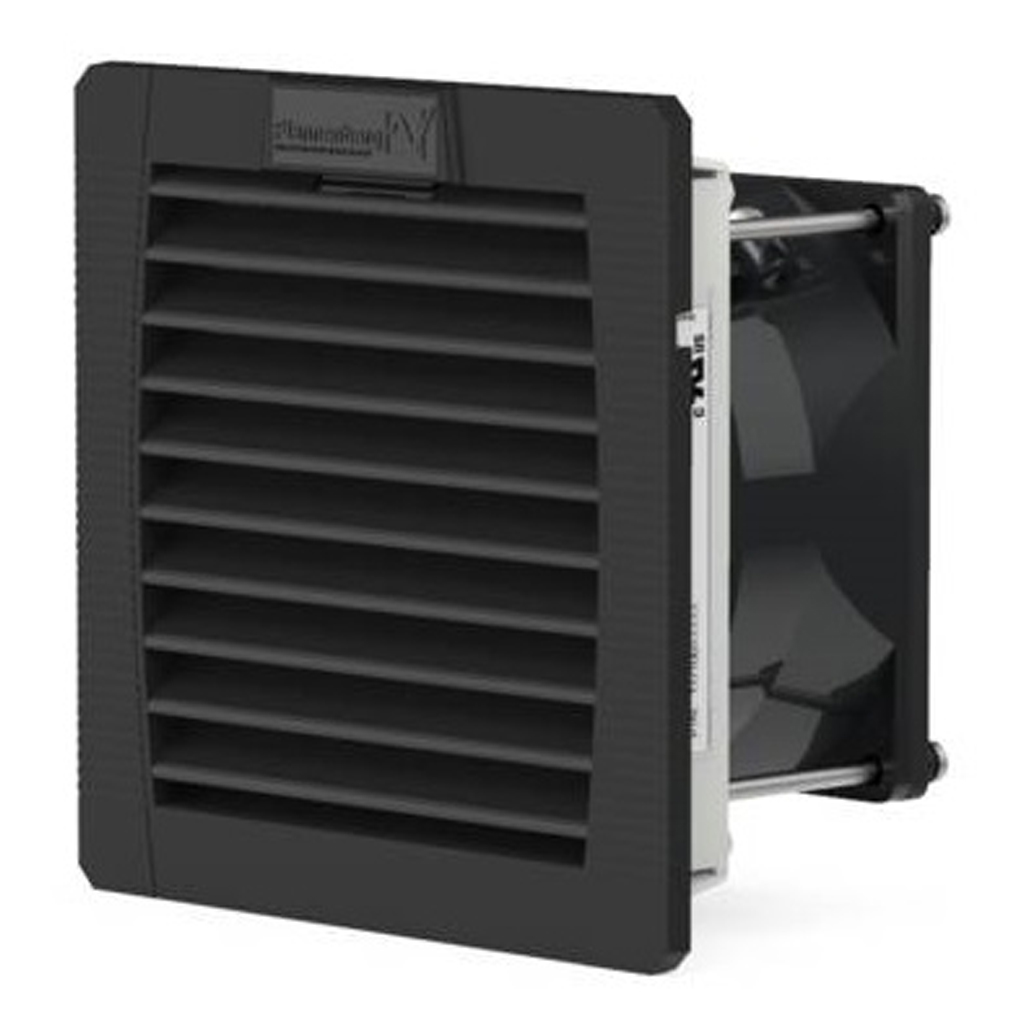

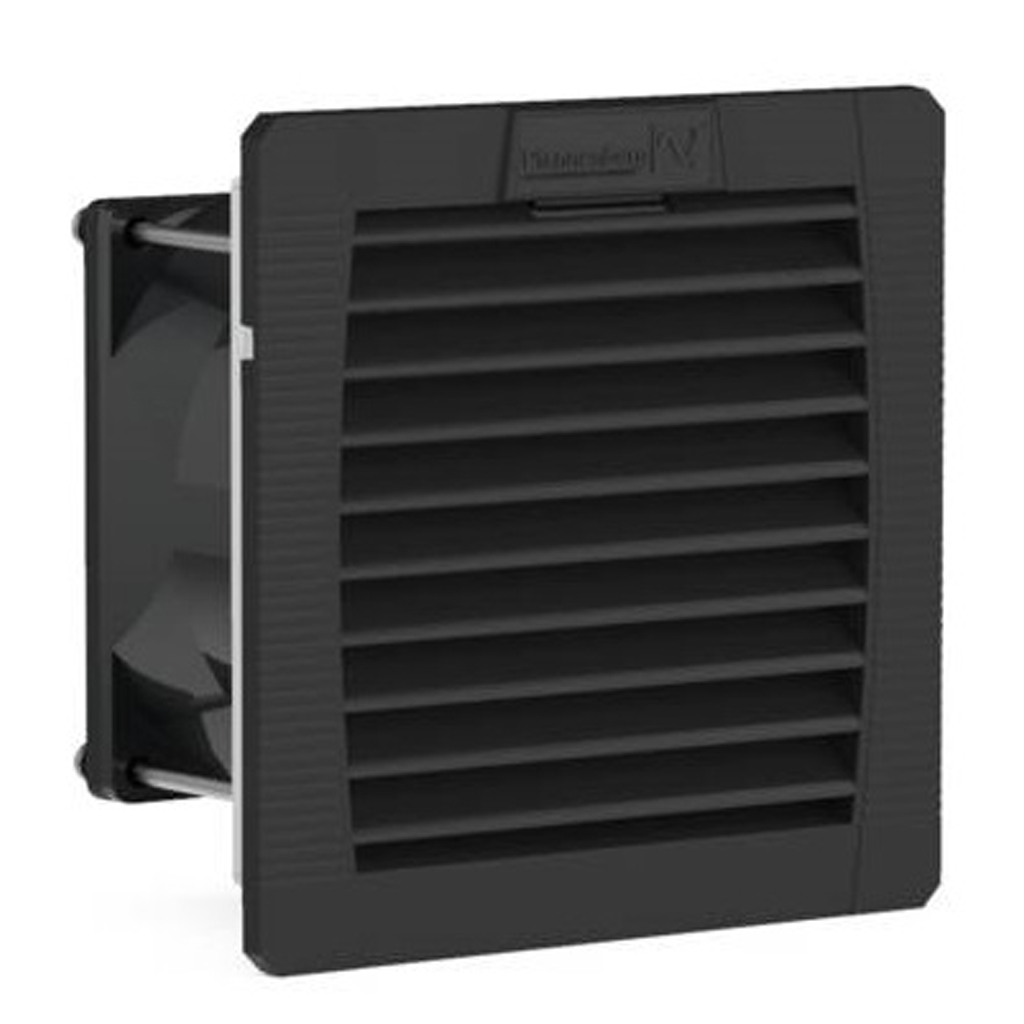

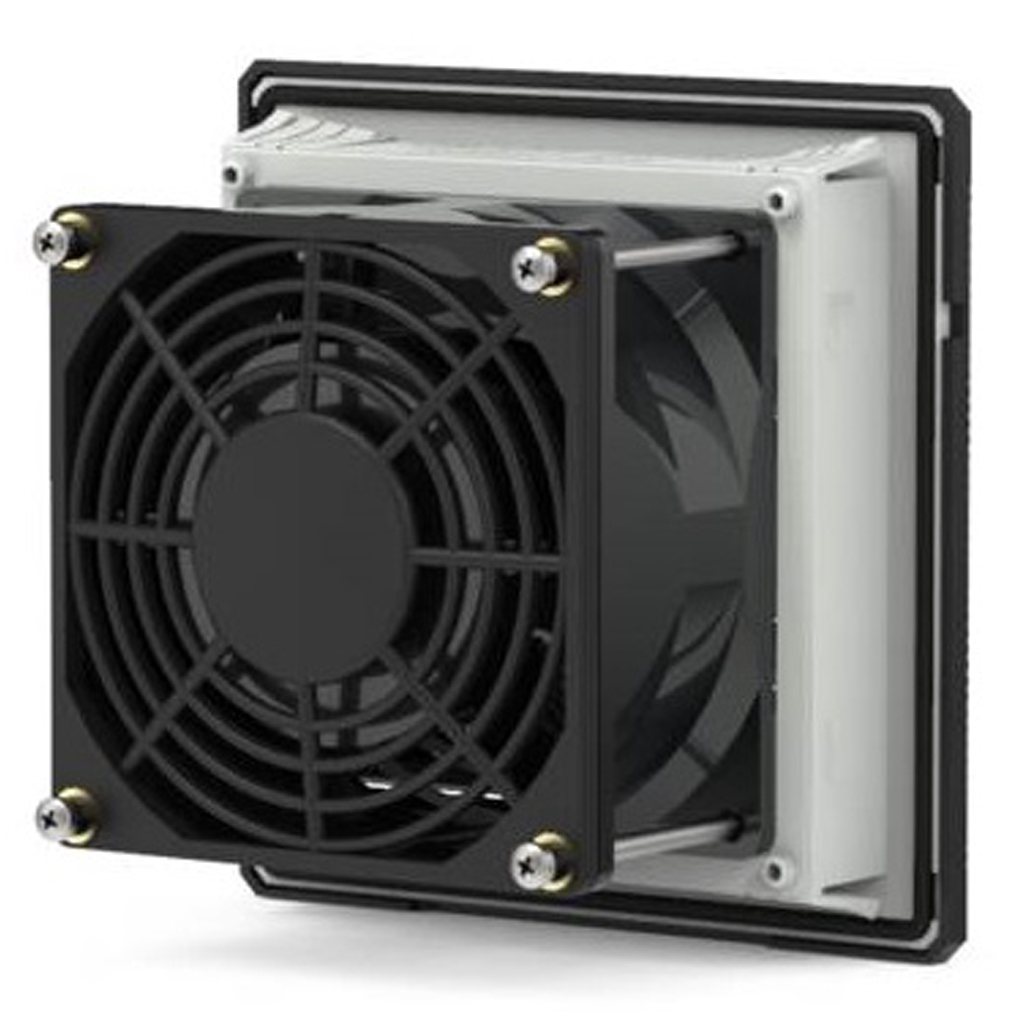

| IP 54 | RAL 9011 | 11611101050 | - |
| Dati per l’ordine | DC | PF 11.000 | ||
| Grado di protezione | Tensione nominale | 12 V DC | 24 V DC | 48 V DC |
| IP 54 | RAL 7035 | 11611851055 | 11611801055 | 11611701055 |
| IP 54 | RAL 9011 | - | 11611801050 | - |
Opzioni / accessori
| Prodotto | Codice articolo | Protezione | Dimensioni |

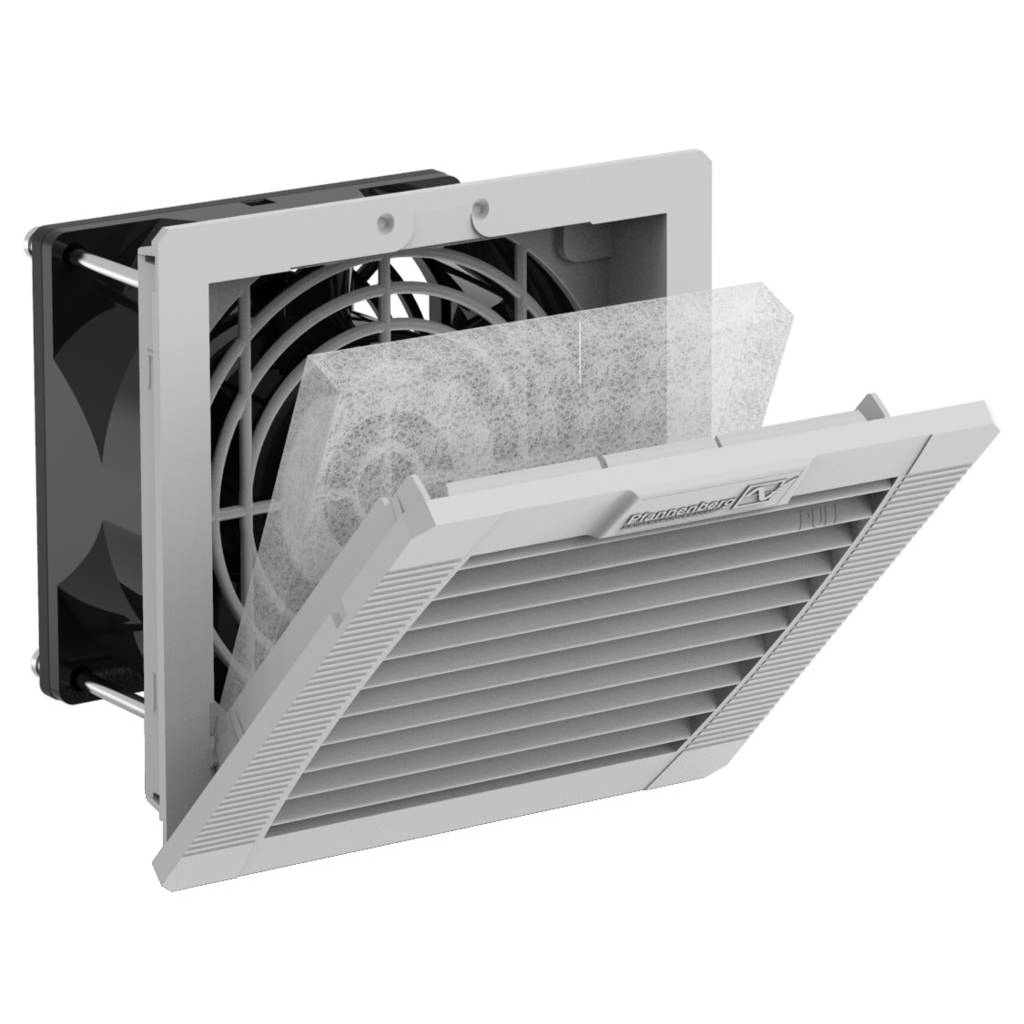

| Panno filtrante (5 pz/confezione) | 18611600029 | IP 54 | 87 x 87 mm |
| Panno filtrante (750 pz/confezione) | 18611600187 | IP 54 | 87 x 87 mm |
| Termostato | 17121000000 | - | - |
| Igrostato | 17207000000 | - | - |
| Protezione dalle intemperie | 18102000014 | - | - |
Ricambi
| U +/- DC |
U ∼ 50/60 Hz |
Ventola | Filtro IP54 / TYPE 12 Confezione 5 pz. |
Filtro IP55 / TYPE 12 Confezione 5 pz. |
|
| PF 11.000 | 12V | - | 18611000036 | 18611600029 | - |
| 24V | - | 18611000039 | |||
| 48V | - | 18611000042 | |||
| - | 24V | 18611000005 | |||
| - | 115V | 18611000028 | |||
| - | 230V | 18611000032 |
Gestione termica Pfannenberg – Ventilatori con filtro 4ta generazione
| DIMENSIONI PF 11.000 | ||
  |
||
| A | 92 mm | |
| B | 92 mm | |
| X | 109 mm | |
| Y | 109 mm | |
| Z1 | 4 mm | |
| Z2 | 49 mm | |
 |
