PF 43.000
|
|
Ventilatore con filtro
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
│RICHIEDI INFORMAZIONI SUL PRODOTTO
│SOFTWARE DI DIMENSIONAMENTO PSS
Dati tecnici
| Dati | PF 43.000 | ||||||
| Tensione nominale ±10 % | AC 50/60 Hz | DC | |||||
| 400 V | 230 V | 115 V | 12 V | 24 V | 48 V | ||
| Portata aria bocca libera | IP 54 | 223 / 247 m³/h | 223 m³/h | ||||
| IP 55 | 233 / 265 m³/h | 233 m³/h | |||||
| Categoria di qualità del panno filtrante a norma DIN EN 779 | IP 54 | G 4 | |||||
| IP 55 | G 4 | ||||||
| Temperatura operativa | –40 … +55 °C | ||||||
| Dimensioni (mm) | 252 x 252 | ||||||
| Dimensioni dima (mm) | 223 x 223 | ||||||
| Colore | RAL 7035, colori diversi su richiesta | ||||||

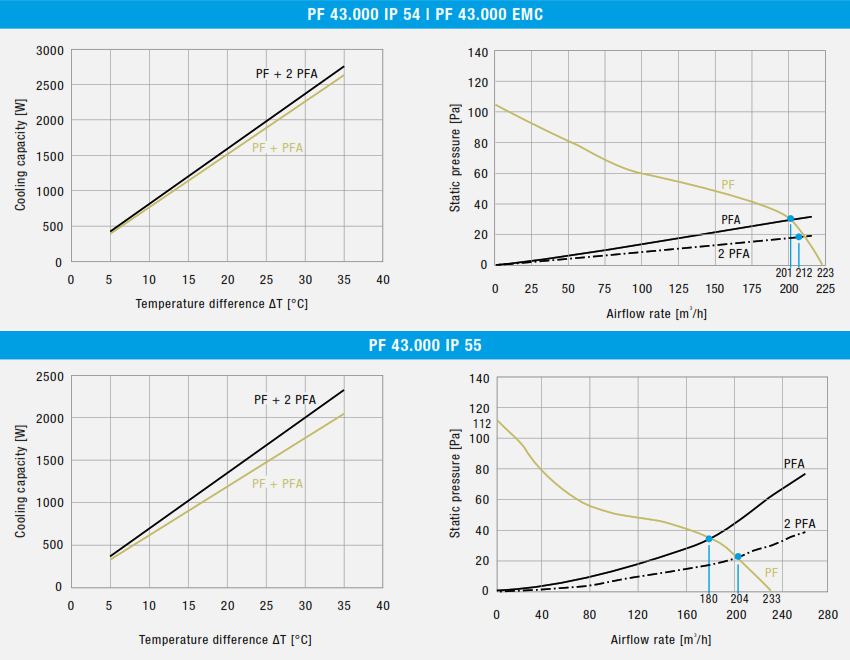

Curve di prestazione
Potete trovare certificazioni e maggiori dettagli tecnici negli allegati della sezione download, qui di seguito
Downloads
| Descrizione | Lingua | Tipo | Dimensione | Download |
| Dichiarazione di conformità CE PF/PFA | Inglese, Tedesco |  |
47 KB | │DOWNLOAD |
| Dichiarazione di conformità UKCA | Inglese | |
32 KB | │DOWNLOAD |
| Manuale d'uso PF/PFA 1x.000 - 6x.000 | Inglese, Tedesco, Olandese, Francese, Svedese, Italiano, Spagnolo, Russo | |
1.5 MB | │DOWNLOAD |
| Supplemento PFx | Inglese, Tedesco, Olandese, Francese, Svedese, Italiano, Spagnolo, Russo | |
470 KB | │DOWNLOAD |
| Raccomandazioni cambio filtro | Inglese, Tedesco | |
43 KB | │DOWNLOAD |
| Filtro 216x216 IP54/Type12 | Inglese, Tedesco | |
42 KB | │DOWNLOAD |
| Filtro 212,5x200 IP55 | Inglese, Tedesco | |
32 KB | │DOWNLOAD |
| Scheda prodotto | Inglese | |
590 KB | │DOWNLOAD |
| Disegno AC (IGES) | Inglese |  |
4.4 MB | │DOWNLOAD |
| Disegno DC (IGES) | Inglese | |
5.4 MB | │DOWNLOAD |
| Modello 3D AC (STEP) | Inglese | |
7.3 MB | │DOWNLOAD |
| Modello 3D DC (STEP) | Inglese | |
3.9 MB | │DOWNLOAD |
| Certificato CSA | Inglese | |
150 KB | │DOWNLOAD |
| Certificato UL listed | Inglese | |
190 KB | │DOWNLOAD |
| Certificato UL recognized | Inglese | |
170 KB | │DOWNLOAD |
| Certificato EAC | Russo | |
250 KB | │DOWNLOAD |
Dati per l’ordine
| Dati per l’ordine | AC | PF 43.000 | ||
| Grado di protezione | Tensione nominale | 400 V AC | 230 V AC | 115 V AC |
| IP 54 | RAL 7035 | 11643021055 | 11643101055 | 11643151055 |
| IP 54 | RAL 9011 | - | 11643101050 | - |
| IP 55 | RAL 7035 | 11643023055 | 11643103055 | 11643153055 |
| IP 55 | RAL 9011 | - | 11643104050 | - |
| Dati per l’ordine | DC | PF 43.000 | ||
| Grado di protezione | Tensione nominale | 12 V DC | 24 V DC | 48 V DC |
| IP 54 | RAL 7035 | 11643851055 | 11643801055 | 11643701055 |
| IP 55 | RAL 7035 | 11643853055 | 11643803055 | 11643703055 |
Opzioni / accessori
| Prodotto | Codice articolo | Protezione | Dimensioni |
| Panno filtrante (5 pz/confezione) | 18611600032 | IP 54 | 216 x 216 mm |
| 18611600036 | IP 55 | 212 x 200 mm | |
| Panno filtrante (100 pz/confezione) | 18611600190 | IP 54 | 216 x 216 mm |
| Termostato | 17121000000 | - | - |
| Igrostato | 17207000000 | - | - |
| Protezione dalle intemperie | 18102000017 | - | - |
Ricambi
| U +/- DC |
U ∼ 50/60 Hz |
Ventola | Filtro IP54 / TYPE 12 Confezione 5 pz. |
Filtro IP55 / TYPE 12 Confezione 5 pz. |
|
| PF 43.000 | 12V | - | 18611000055 | 18611600032 | 18611600036 |
| 24V | - | 18611000056 | |||
| 48V | - | 18611000057 | |||
| - | 115V | 18611000012 | |||
| - | 230V | 18611000019 | |||
| - | 400V | 18611000022 |
Gestione termica Pfannenberg – Ventilatori con filtro 4ta generazione

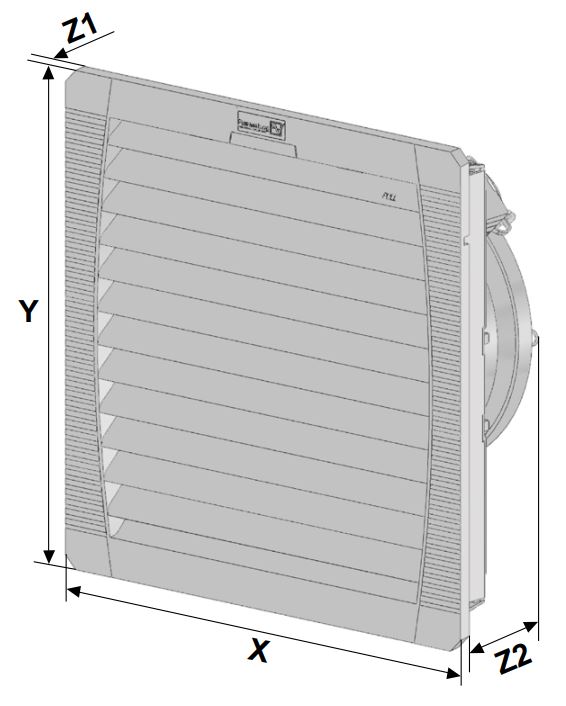

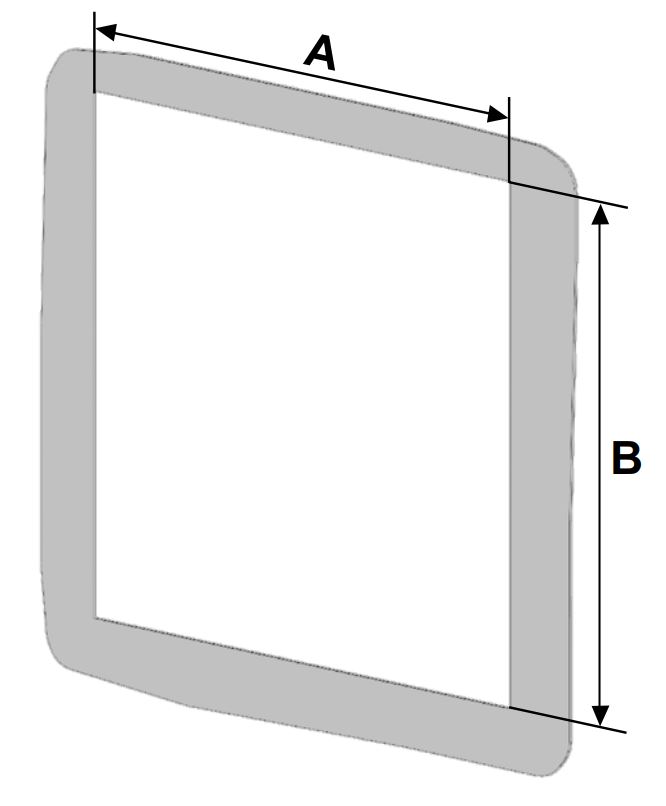

| DIMENSIONI PF 43.000 | ||
  |
||
| A | 223 mm | |
| B | 223 mm | |
| X | 252 mm | |
| Y | 252 mm | |
| Z1 | 6 mm | |
| Z2 | 113 mm | |
 |
