PF 66.000
|
|
Ventilatore con filtro
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
│RICHIEDI INFORMAZIONI SUL PRODOTTO
│SOFTWARE DI DIMENSIONAMENTO PSS
Dati tecnici
| Dati | PF 66.000 | |||
| Tensione nominale ±10 % | AC 50/60 Hz | |||
| 400 / 460 V 3~ | 230 V | 115 V | ||
| Portata aria bocca libera | IP 54 | 640 / 653 m³/h | ||
| IP 55 | 770 / 785 m³/h | |||
| Categoria di qualità del panno filtrante a norma DIN EN 779 | IP 54 | G 3 | ||
| IP 55 | G 4 | |||
| Temperatura operativa | –40 … +55 °C | |||
| Dimensioni (mm) | 320 x 320 | |||
| Dimensioni dima (mm) | 292 x 292 | |||
| Colore | RAL 7035, colori diversi su richiesta | |||

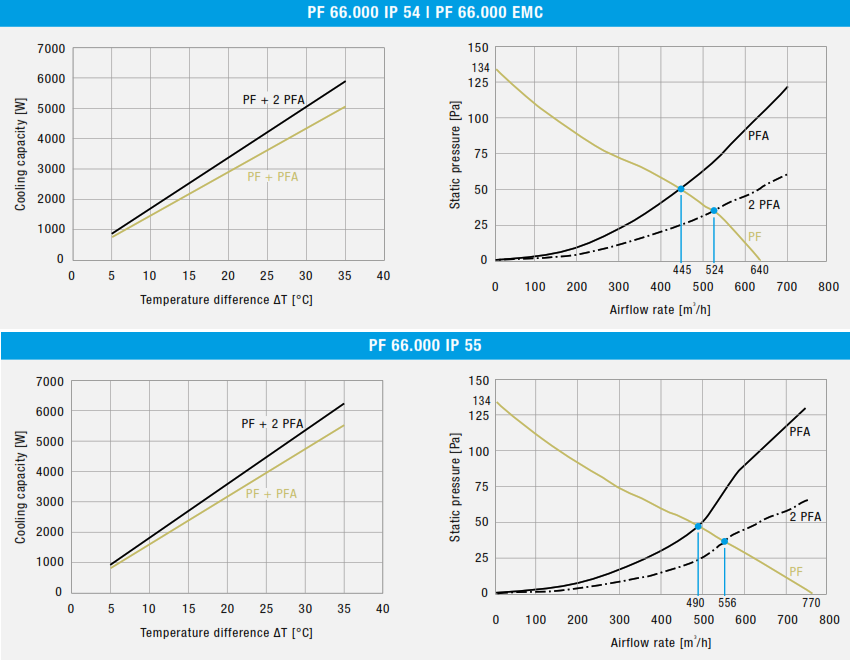

Curve di prestazione
Potete trovare certificazioni e maggiori dettagli tecnici negli allegati della sezione download, qui di seguito
Downloads
| Descrizione | Lingua | Tipo | Dimensione | Download |
| Dichiarazione di conformità CE PF/PFA | Inglese, Tedesco |  |
47 KB | │DOWNLOAD |
| Dichiarazione di conformità UKCA | Inglese | |
32 KB | │DOWNLOAD |
| Manuale d'uso PF/PFA 1x.000 - 6x.000 | Inglese, Tedesco, Olandese, Francese, Svedese, Italiano, Spagnolo, Russo | |
1.5 MB | │DOWNLOAD |
| Supplemento PFx | Inglese, Tedesco, Olandese, Francese, Svedese, Italiano, Spagnolo, Russo | |
470 KB | │DOWNLOAD |
| Raccomandazioni cambio filtro | Inglese, Tedesco | |
43 KB | │DOWNLOAD |
| Filtro 284x284 IP54/Type12 | Inglese, Tedesco | |
30 KB | │DOWNLOAD |
| Filtro 279x264 IP55 | Inglese, Tedesco | |
32 KB | │DOWNLOAD |
| Scheda prodotto | Inglese | |
640 KB | │DOWNLOAD |
| Disegno (IGES) | Inglese |  |
2.4 MB | │DOWNLOAD |
| Modello 3D (STEP) | Inglese | |
1.6 MB | │DOWNLOAD |
| Certificato CSA | Inglese | |
150 KB | │DOWNLOAD |
| Certificato UL listed | Inglese | |
190 KB | │DOWNLOAD |
| Certificato UL recognized | Inglese | |
170 KB | │DOWNLOAD |
| Certificato EAC | Russo | |
250 KB | │DOWNLOAD |
Dati per l’ordine
| Dati per l’ordine | PF 66.000 | |||
| Grado di protezione | Tensione nominale | 400 / 460 V 3~ AC | 230 V AC | 115 V AC |
| IP 54 | RAL 7035 | 11666022055 | 11666102055 | 11666152055 |
| IP 54 | RAL 9011 | - | 11666102050 | - |
| IP 55 | RAL 7035 | 11666023055 | 11666103055 | 11666153055 |
Opzioni / accessori
| Prodotto | Codice articolo | Protezione | Dimensioni |
| Panno filtrante (5 pz/confezione) | 18611600033 | IP 54 | 284 x 284 mm |
| 18611600037 | IP 55 | 279 x 264 mm | |
| Panno filtrante (70 pz/confezione) | 18611600191 | IP 54 | 284 x 284 mm |
| Termostato | 17121000000 | - | - |
| Igrostato | 17207000000 | - | - |
| Protezione dalle intemperie | 18102000020 | - | - |
Ricambi
| U +/- DC |
U ∼ 50/60 Hz |
Ventola | Filtro IP54 / TYPE 12 Confezione 5 pz. |
Filtro IP55 / TYPE 12 Confezione 5 pz. |
|
| PF 66.000 | - | 115V | 18611000048 | 18611600033 | 18611600037 |
| - | 230V | 18611000045 | |||
| - | 400/460V | 18611000050 |
Gestione termica Pfannenberg – Ventilatori con filtro 4ta generazione

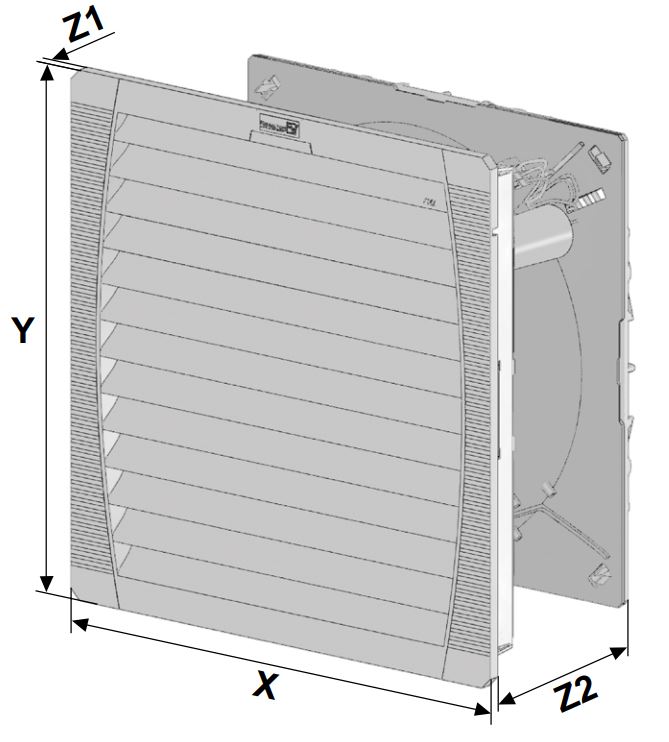

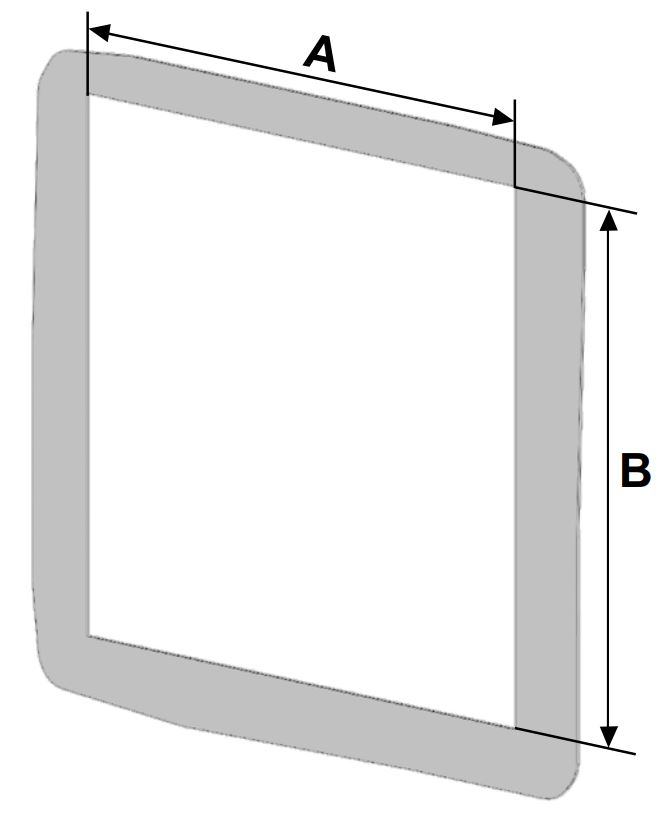

| DIMENSIONI PF 66.000 | ||
  |
||
| A | 292 mm | |
| B | 292 mm | |
| X | 320 mm | |
| Y | 320 mm | |
| Z1 | 7 mm | |
| Z2 | 150 mm | |
 |
