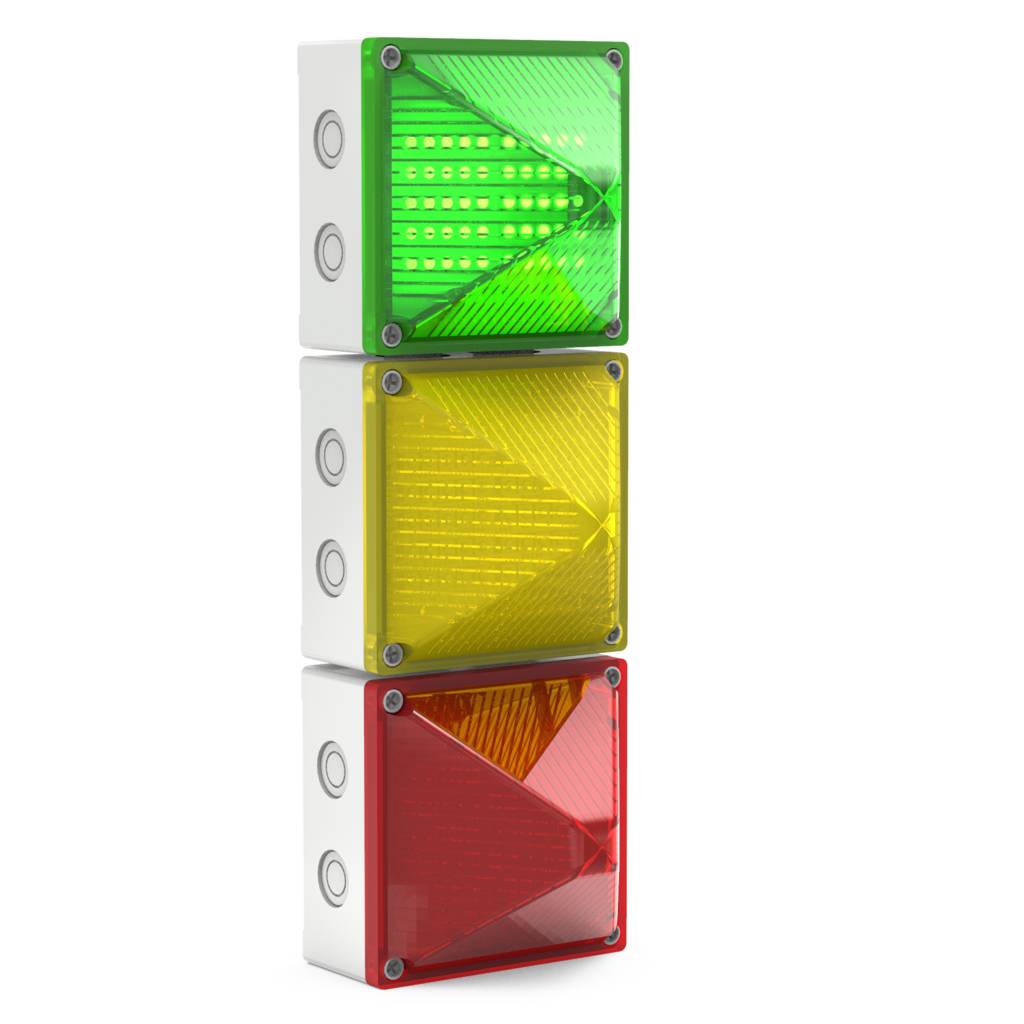

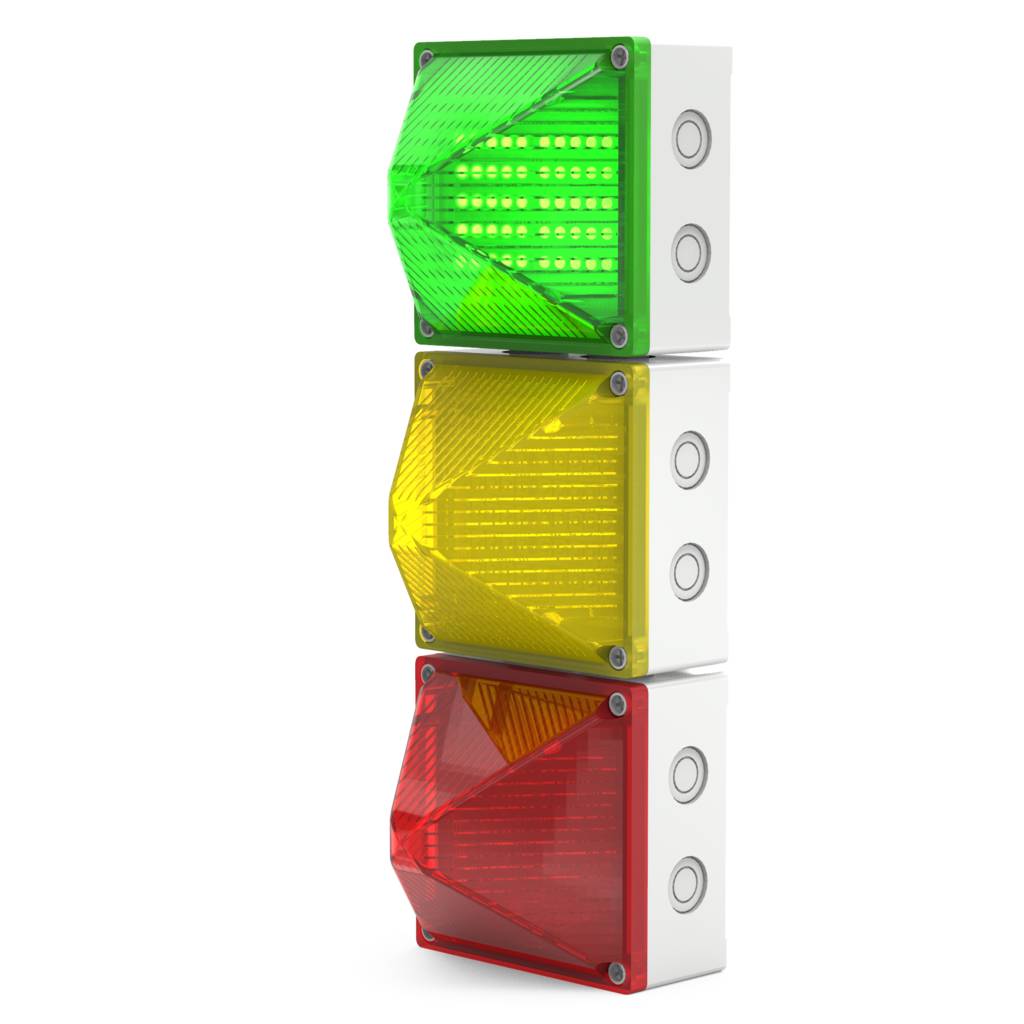

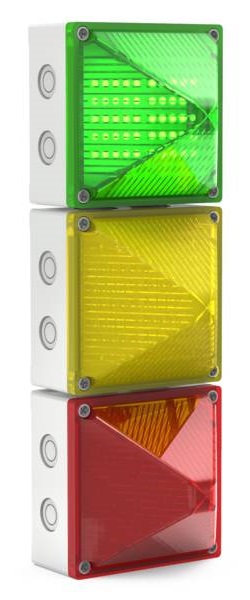

Quadro LED-TL

Luces para semáforos Quadro

Brillantes luces de señalización LED para aplicaciones en semáforos, p. ej., para:

     - circulación del tráfico en áreas no públicas
     - sistemas de cinta transportadora y almacenamiento
     - seguridad de grúas
     - sistemas de manejo de contenedores

  • La extraordinaria protección del alojamiento (alojamiento PC con protección IP 66, IK08 y UV) y la innovadora tecnología LED ofrecen señales muy brillantes, una vida útil prolongada y un funcionamiento fiable
  • Montado mediante orejetas externas u orificios internos que no perjudican la protección IP; el montaje se puede realizar en cualquier dirección
  • Ya premontado como un semáforo y listo para la conexión
  • La función de luz fija o luz intermitente proporciona indicaciones sobre condiciones de operación especiales, por ejemplo, en grúas o máquinas
  • También disponible en versión no ensamblada
  • Opcionalmente con sensor de luz integrado para adaptarse perfectamente a la luz del entorno (evitar el deslumbramiento)


Sistema de
protección


Alojamiento a
prueba de impactos


Temperatura de
funcionamiento


Brillo
ajustable


Garantía
10 años


Conformidad
EAC



SOLICITAR INFORMACIÓN DEL PRODUCTO



Datos técnicos

Datos eléctricos Quadro LED-TL
Tensión nominal 115/230 V AC 24 V DC
Frecuencia nominal 50/60 Hz -
Margen de operación 90–253 V 11–60 V
Consumo de corriente nominal (1Hz flash;r/a/v) 45/55/55 mA@230V AC 165/165/165 mA@24V DC

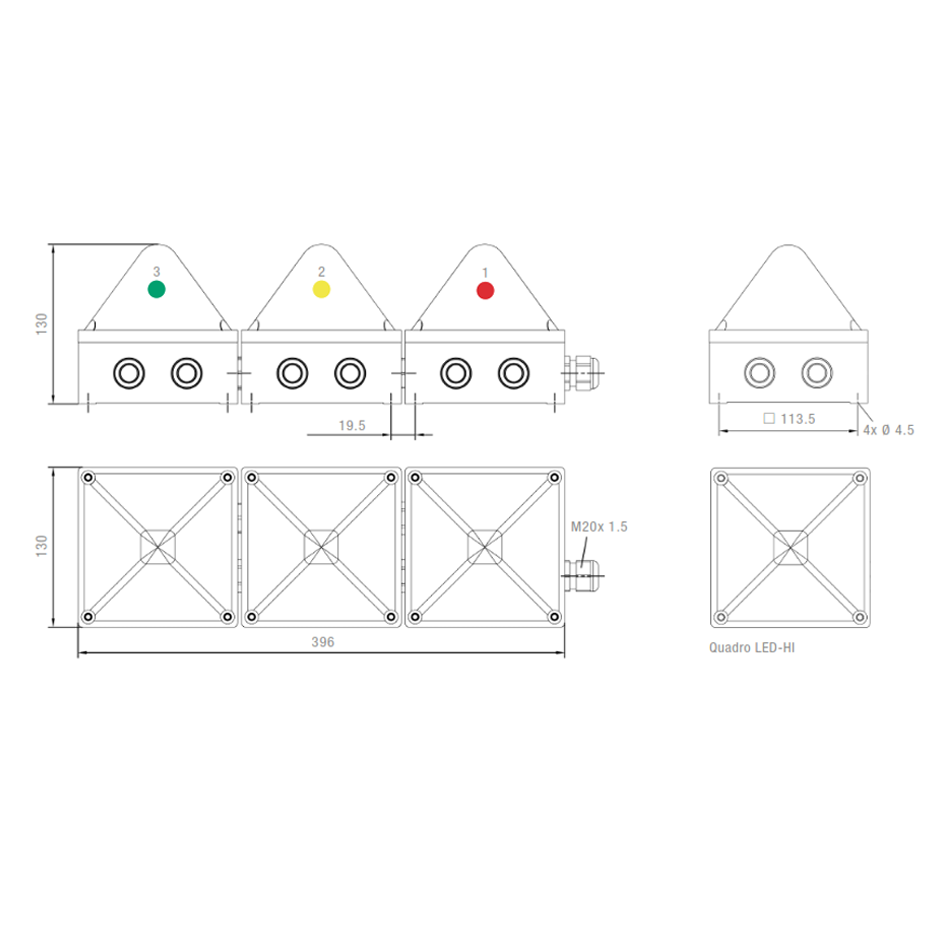

Más detalles técnicos y dimensiones están disponibles en la sección de descarga de esta página


Descargas

Descripción Idioma Tipo Dimensiones Descargar
Declaración de conformidad Inglés, Alemán 57 KB DESCARGAR
Declaración de conformidad CE Inglés, Alemán 57 KB DESCARGAR
Declaración de conformidad UKCA Inglés 34 KB DESCARGAR
Hoja de producto Inglés 680 KB DESCARGAR
Guía rápida QUADRO LED-TL Inglés, Alemán 310 KB DESCARGAR
Manual de funcionamiento QUADRO LED-TL Inglés, Alemán 520 KB DESCARGAR
Modelo 3D (IGS) Inglés 800 KB DESCARGAR
Modelo 3D (STEP) Inglés 770 KB DESCARGAR
EPLAN macro EDZ Inglés 2.3 MB DESCARGAR
Certificación EAC Ruso 1.3 MB DESCARGAR



Detalles del pedido

Detalles del pedido   Quadro LED-TL
Color de lente Tensión nominal 115/230 V AC 24 V DC
Rojo / Amarillo / Verde Número de artículo 21106640008 21106630008
Amarillo Número de artículo 21106643000 21106633000
Rojo Número de artículo 21106645000 21106635000
Verde Número de artículo 21106646000 21106636000

Detalles del pedido Quadro LED-TLi (con sensor de luz)
Color de lente Tensión nominal 115/230 V AC 24 V DC
Rojo / Amarillo / Verde Número de artículo 21107640008 21107630008
Amarillo Número de artículo 21107643000 21107633000
Rojo Número de artículo 21107645000 21107635000
Verde Número de artículo 21107646000 21107636000


Por la lente están disponibles los siguientes colores: amarillo, rojo, verde

Números de artículo para colores de lentes y tensiones adicionales a petición
