PFA 10.000
|
|
Filtro de descarga
|
|
|
|
|
|
|
|
|
|
|
|
│SOLICITAR INFORMACIÓN DEL PRODUCTO
│SOFTWARE DE DIMENSIONAMIENTO PSS
Datos técnicos
| Datos | PFA 10.000 |
| Sistema de protección conforme a EN 60529 / UL 50 | NEMA tipo 12 – filtro estándar |
| Clase de calidad de estera de filtro conforme a EN 779 | G 4 |
| Dimensiones (mm) | 109 x 109 |
| Dimensiones de la plantilla (mm) | 92 x 92 |
| Color | RAL 7035, diferentes colores disponibles a petición |
Encontrará detalles técnicos adicionales en la sección descargas de esta página
Descargas
| Descripción | Idioma | Tipo | Dimensiones | Descargar |
| Declaración de conformidad CE PF/PFA | Inglés, Alemán |  |
47 KB | │DESCARGAR |
| Declaración de conformidad UKCA | Inglés | |
32 KB | │DESCARGAR |
| Manual de funcionamiento PF/PFA 1x.000 - 6x.000 | Inglés, Alemán, Holandés, Francés, Sueco, Italiano, Español, Ruso | |
1.5 MB | │DESCARGAR |
| Suplemento PFx | Inglés, Alemán, Holandés, Francés, Sueco, Italiano, Español, Ruso | |
470 KB | │DESCARGAR |
| Recomendaciones de cambio de filtro | Inglés, Alemán | |
43 KB | │DESCARGAR |
| Filtro 87x87 IP54/Type12 | Inglés, Alemán | |
42 KB | │DESCARGAR |
| Hoja de producto | Inglés | |
450 KB | │DESCARGAR |
| Dibujo (IGES) | Inglés |  |
1.4 MB | │DESCARGAR |
| Modelo 3D (STEP) | Inglés | |
920 KB | │DESCARGAR |
| Certificación CSA | Inglés | |
150 KB | │DESCARGAR |
| Certificación UL listed | Inglés | |
190 KB | │DESCARGAR |
| Certificación UL recognized | Inglés | |
170 KB | │DESCARGAR |
| Certificación EAC | Ruso | |
250 KB | │DESCARGAR |
Detalles del pedido

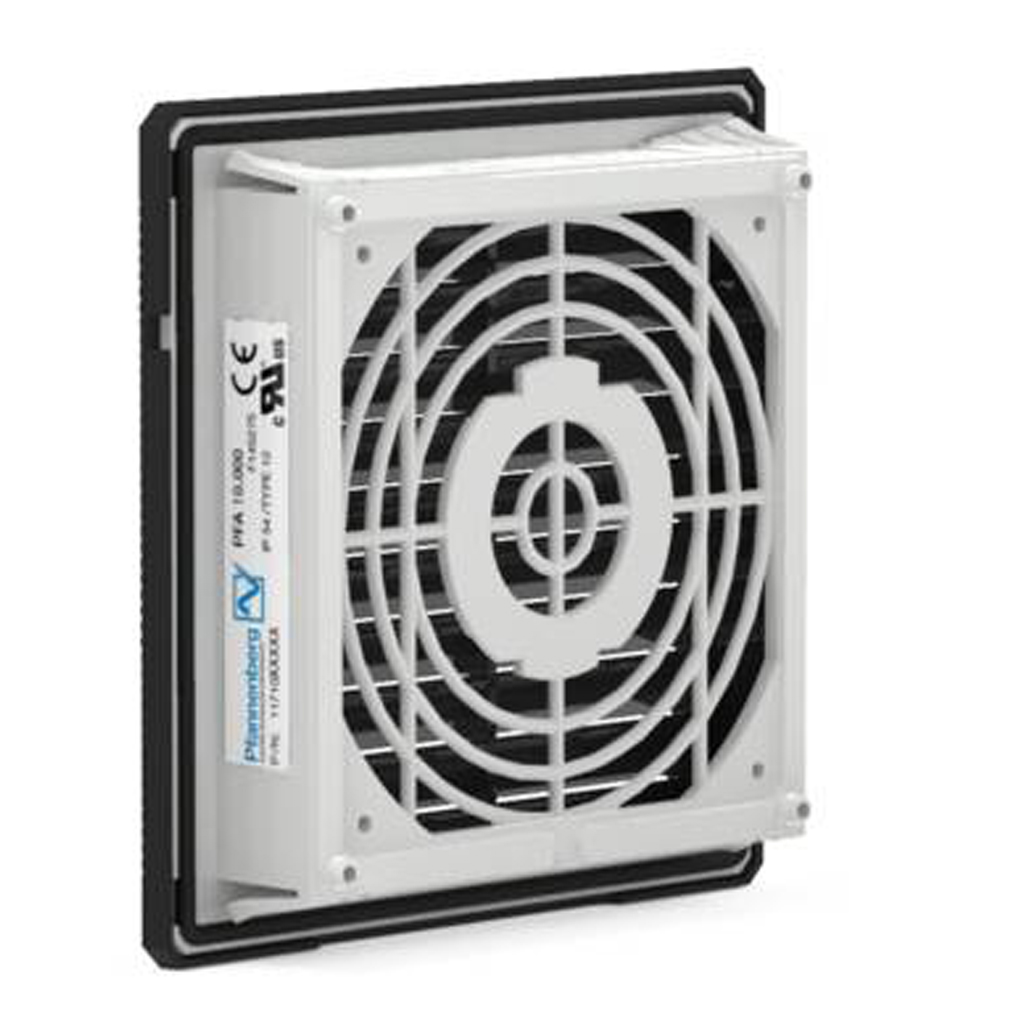

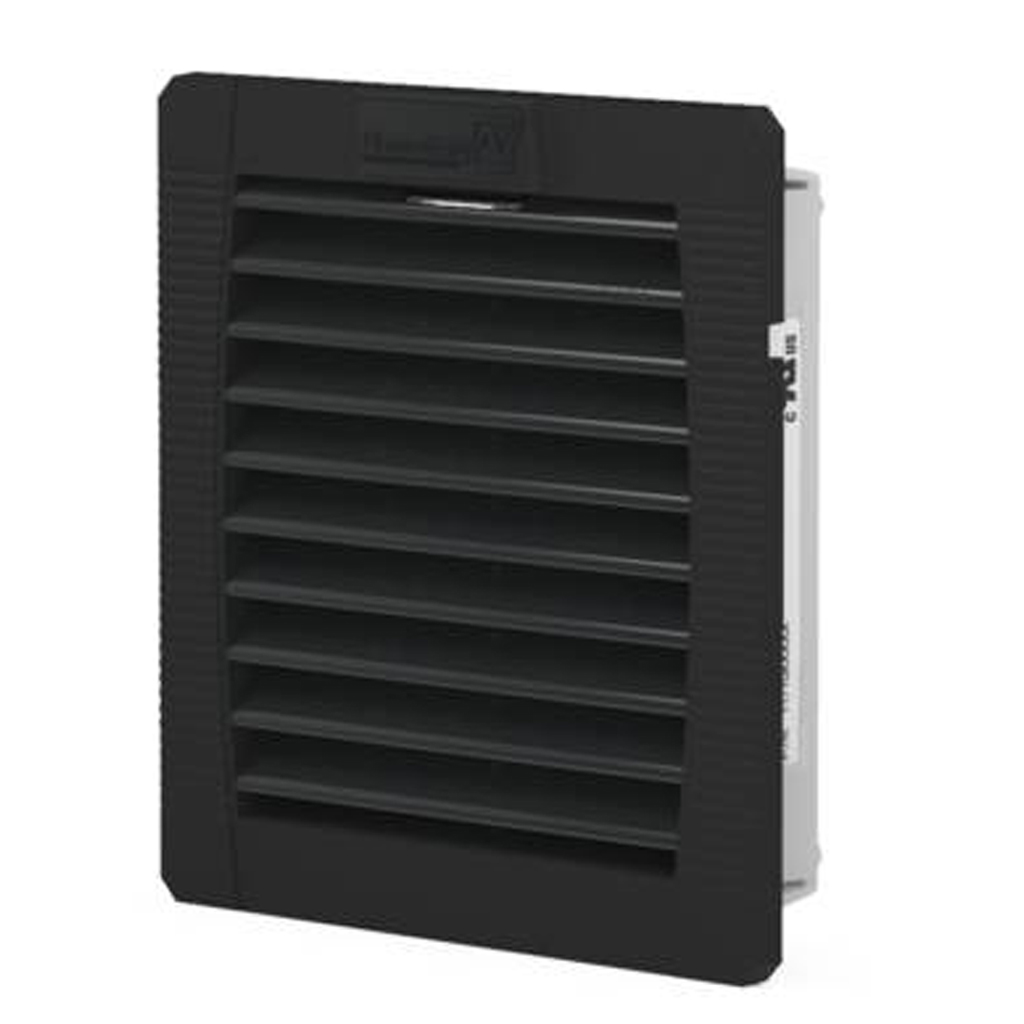

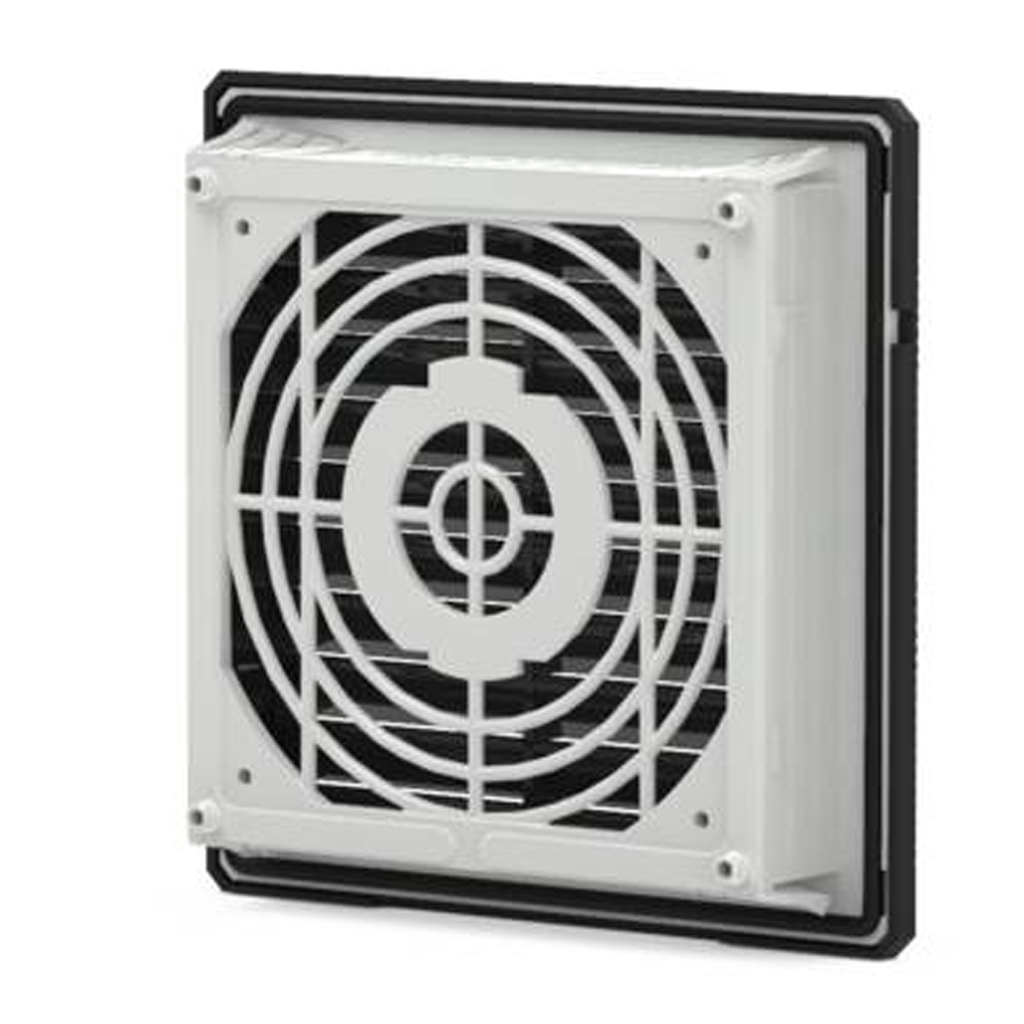

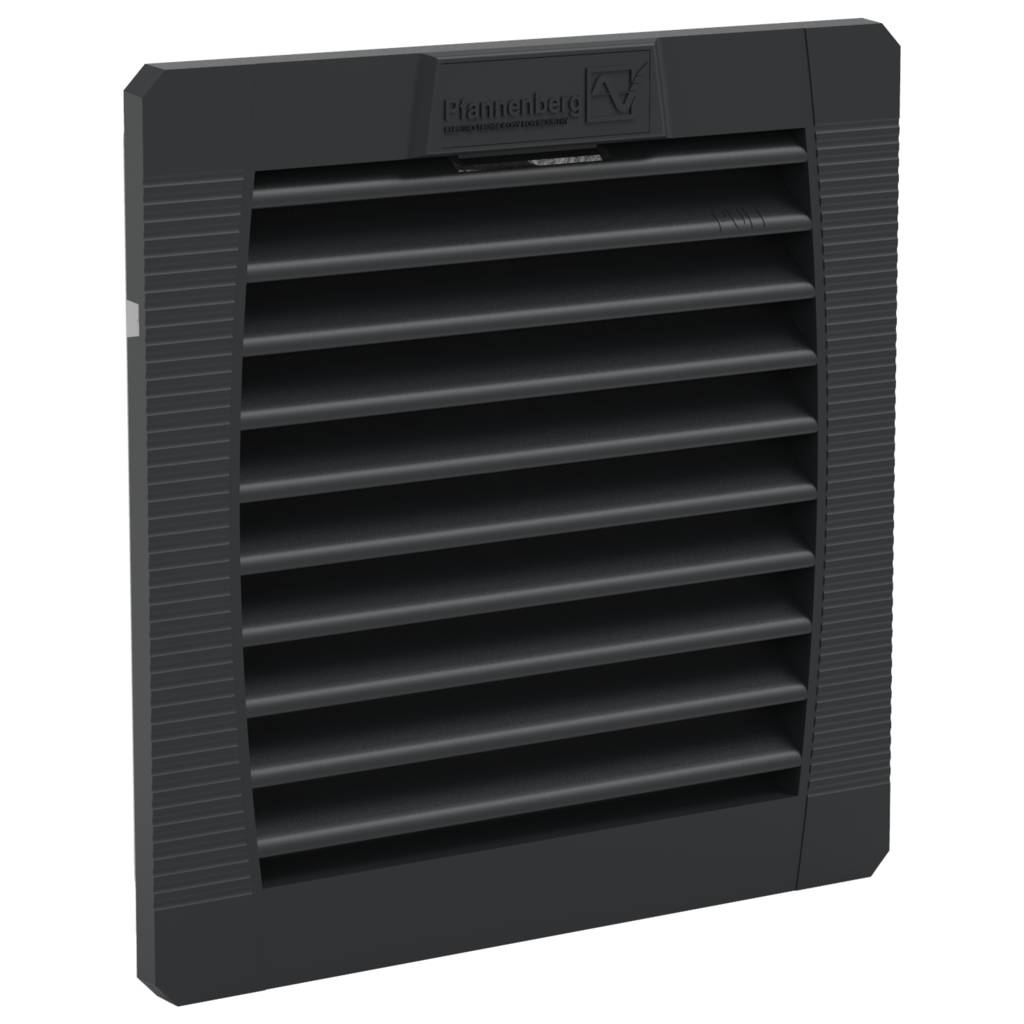

| Detalles del pedido | RAL 9011 | PFA 10.000 |
| Sistema de protección | IP 54 | |
| Número de artículo | 11710001050 | |

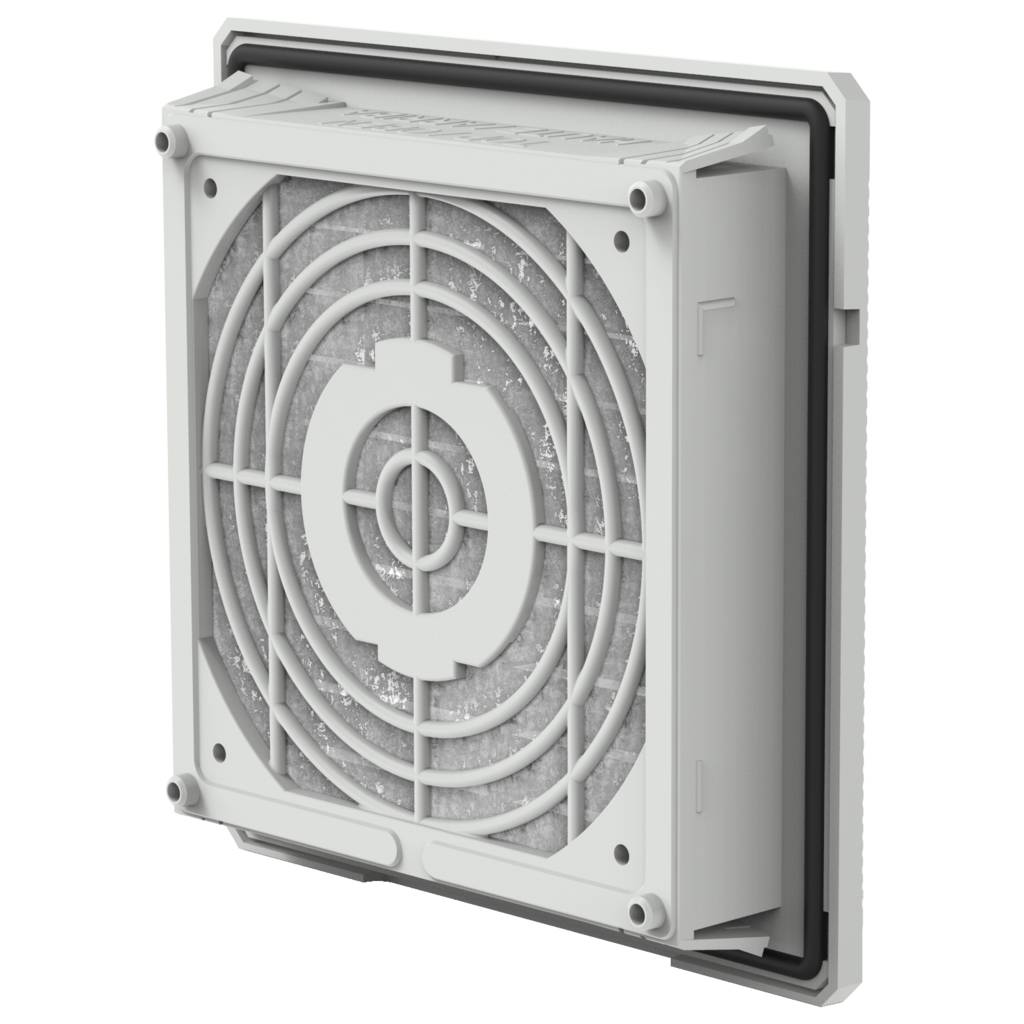

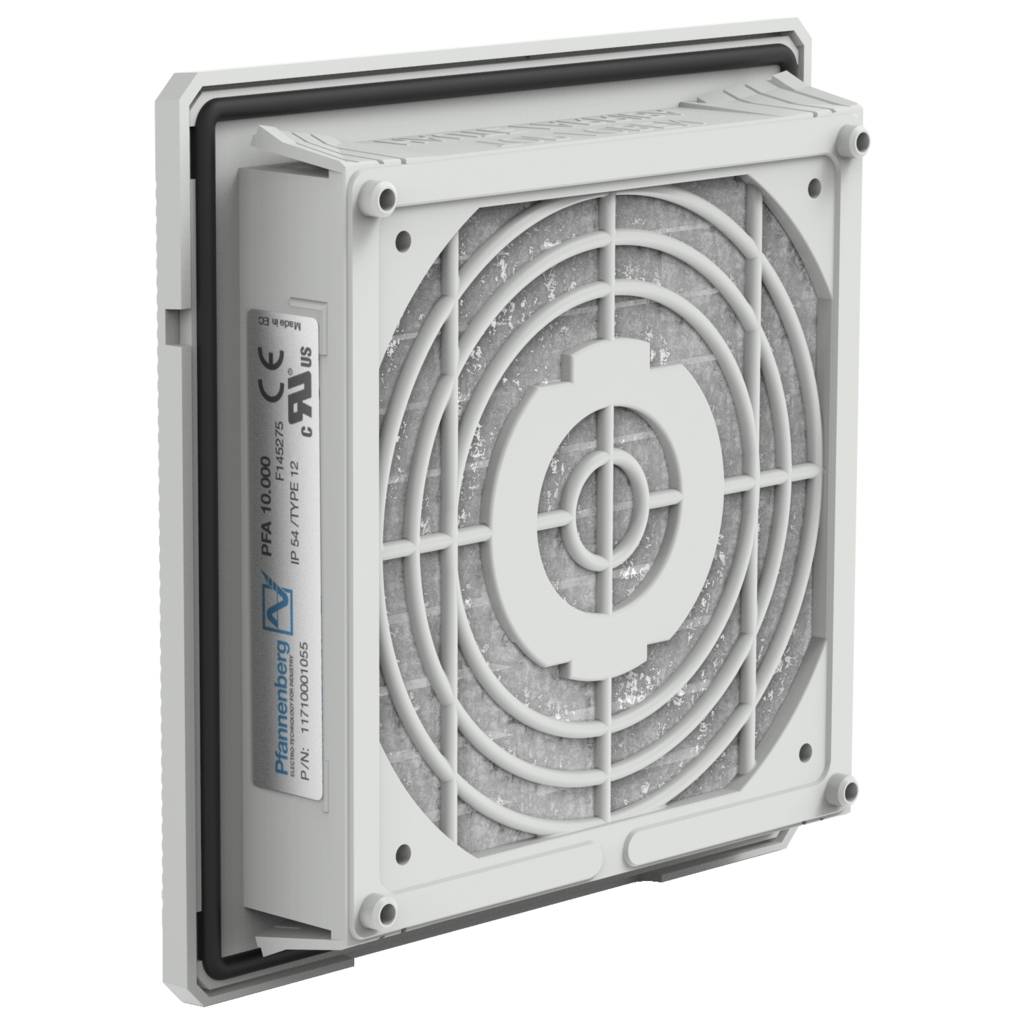

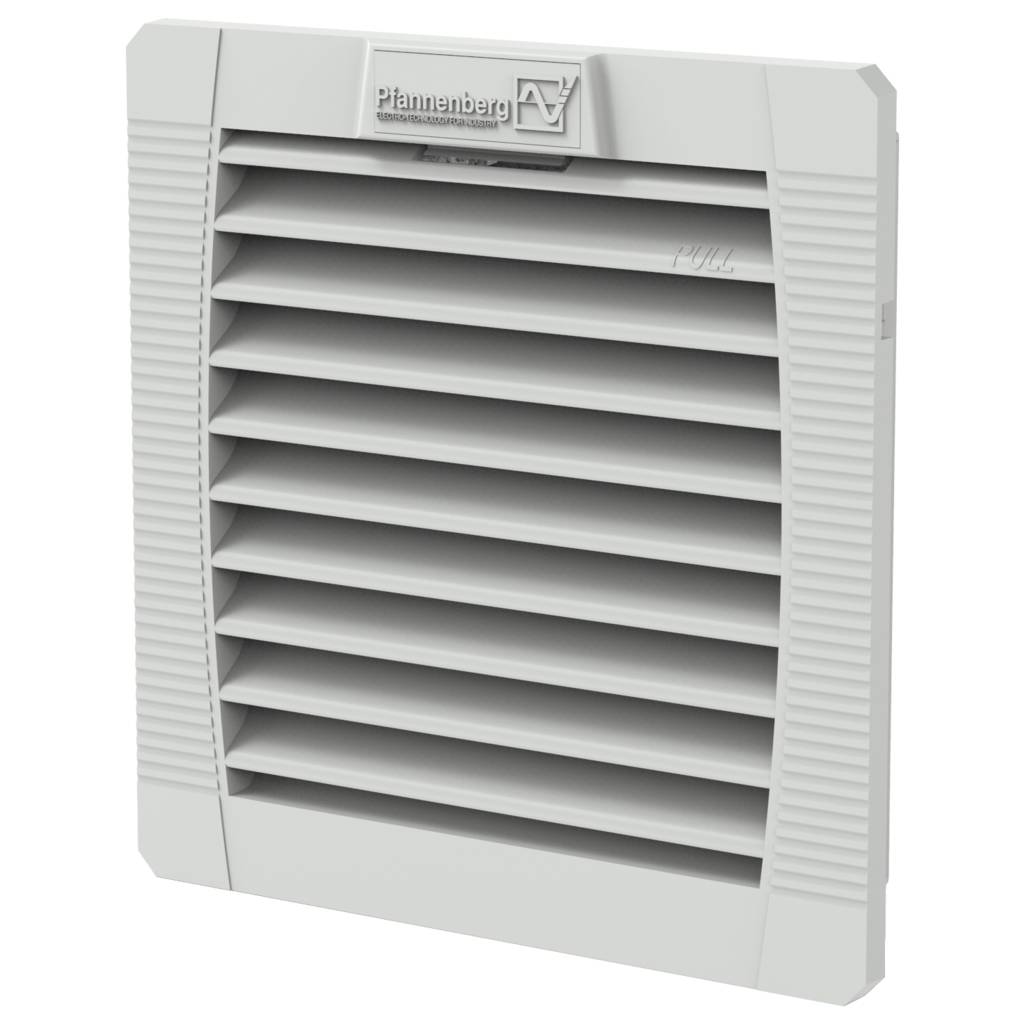

| Detalles del pedido | RAL 7035 | PFA 10.000 |
| Sistema de protección | IP 54 | |
| Número de artículo | 11710001055 | |
| Número de artículo paquete de 45 piezas | 11710001410 | |
Opciones / accesorios

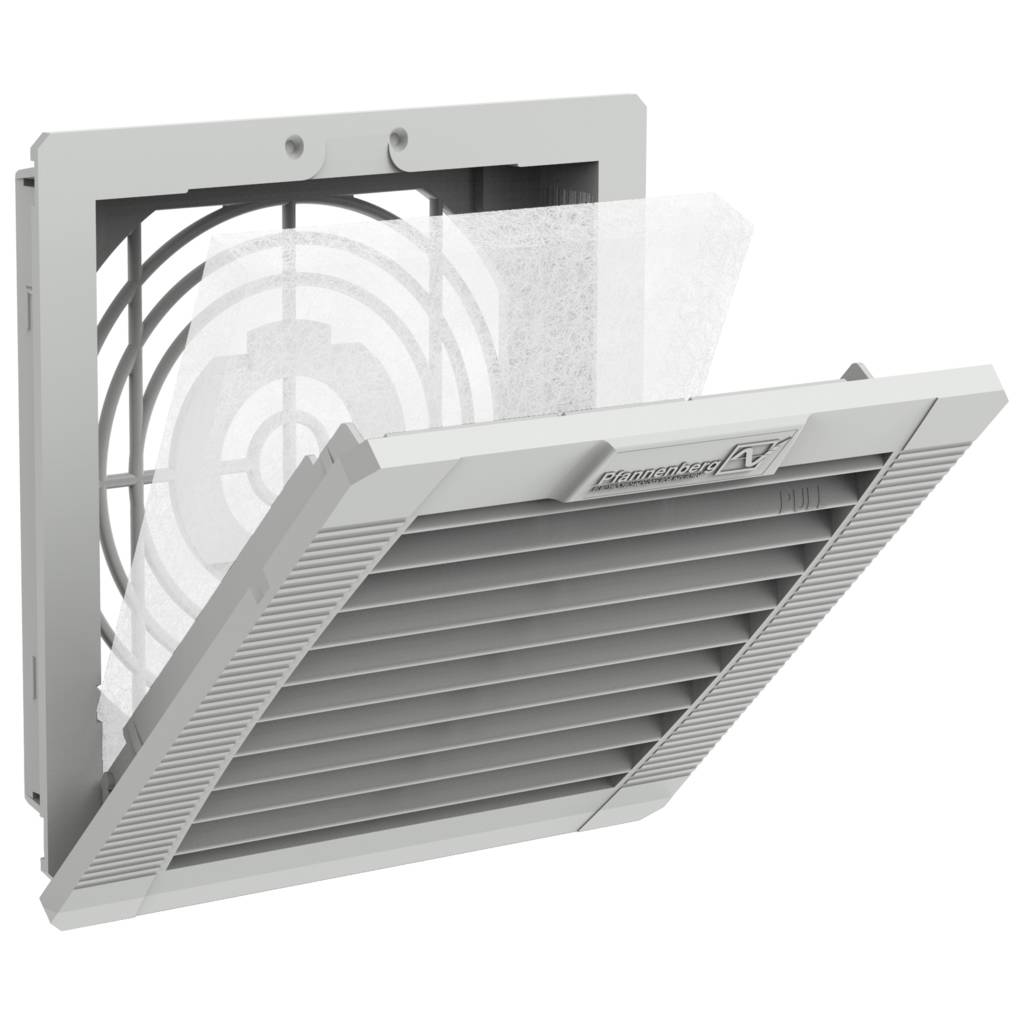

| Esteras de filtro (5 unidades/envase) | IP 54 |
| Número de artículo | 18611600029 |
| Dimensioni | 87 x 87 mm |
Gestión térmica de Pfannenberg – Ventiladores con filtro de 4ª generación
| DIMENSIONES PFA 10.000 | ||
  |
||
| A | 92 mm | |
| B | 92 mm | |
| X | 109 mm | |
| Y | 109 mm | |
| Z1 | 4 mm | |
| Z2 | 19 mm | |
 |
