PA L 1-R

Avisadores acústicos radiales/LED combinadas PATROL 105 dB(A)

Color seleccionable (solo versión RGB) - Un dispositivo para todos los colores: ¡mantenga los stocks al mínimo!
Modos de señalización visual seleccionables - Luz de flash / Luz intermitente / Luz continua / Luz giratoria
Frecuencias intermitentes y flash seleccionables: Se adapta a todas las aplicaciones y aumenta la visibilidad
Instalación montada en la parte superior - Perceptibilidad excepcional de 360° - ideal como solución independiente encima de un equipo o máquina
Fuente de alimentación multivoltaje - Uno para todos: para funcionamiento con diferentes voltajes
Tonos seleccionables: elige entre 70 tonos en 32 combinaciones. 4 tonos seleccionables externamente
Volumen reducible - Adaptación del nivel de presión sonora a la aplicación
Excelente perceptibilidad: cumple con los requisitos de ISO7731
Conexión M12 (opcional): utiliza el conector M12

Acústica radial	Sistema de protección	Alojamiento a prueba de impactos	Control de volumen	Temperatura de funcionamiento
Garantía 10 años	Conector (opción)	Conformidad UL (en preparación)	NEMA 4/4X	Conformidad EAC

│SOLICITAR INFORMACIÓN DEL PRODUCTO

│SOFTWARE DE DIMENSIONAMIENTO PSS

Cobertura acústica volumétrica en metros (A x B x C)

75 dB (A)	80 dB (A)	85 dB (A)
22,3 x 13,3 x 17,2	12,6 x 7,5 x 9,6	7,1 x 4,2 x 5,4

Área de cobertura con tono DIN y niveles de sonido requeridos.

Cobertura visual volumétrica en metros (A x B x C)

	INDICACIÓN	ADVERTENCIA	ALERTA
Rojo	10,4 x 9 x 12,2	4,6 x 4 x 5,4	2,3 x 2 x 2,7
Amarillo	2,3 x 2 x 2,7	8,8 x 7,6 x 10,6	4,4 x 3,8 x 5,3
Verde	13,5 x 11,7 x 15,8	6 x 5,2 x 7	3 x 2,6 x 3,5
Naranja	16,2 x 14 x 19,4	7,2 x 6,2 x 8,6	3,6 x 3,1 x 4,3
Azul	10,4 x 9 x 12,6	4,6 x 4 x 5,6	2,3 x 2 x 2,8
Blanco	25,7 x 22,1 x 30,6	11,4 x 9,8 x 13,6	5,7 x 4,9 x 6,8

Datos técnicos

Datos eléctricos	PA L 1-R
Tensión nominal	115/230 V AC	24/48 V AC	12/48 V DC
Frecuencia nominal	50/60 Hz	50/60 Hz
Margen de operación	95–253 V	18–53 V	10–60 V
Consumo de corriente nominal sirena (@DIN-tone)	21 mA@230V	83 mA@24V AC	54 mA@24V DC
Consumo de corriente nominal luz	69 mA@230V	210 mA@24V AC	206 mA@24V DC

Encontrará detalles técnicos adicionales en la sección descargas de esta página

Descargas

Descripción	Idioma	Tipo	Dimensiones	Descargar
Declaración de conformidad	Inglés, Alemán		36 KB	│DESCARGAR
Declaración de conformidad UKCA	Inglés		27 KB	│DESCARGAR
Guía rápida PA(L)1-R	Inglés, Alemán, Francés, Italiano, Ruso		830 KB	│DESCARGAR
Manual de funcionamiento PA(L)1-R	Inglés, Alemán, Francés, Italiano, Ruso		3.3 MB	│DESCARGAR
Hoja de producto	Inglés		3.0 MB	│DESCARGAR
Modelo 3D	Inglés		12 MB	│DESCARGAR
Folleto PA (L) 1-R	Inglés		890 KB	│DESCARGAR

Detalles del pedido

Detalles del pedido			PA L 1-R
Luz/color de la lente	Color de la carcasa	Tensión nominal	115/230 V AC	12-48 V DC / 24/48 V AC

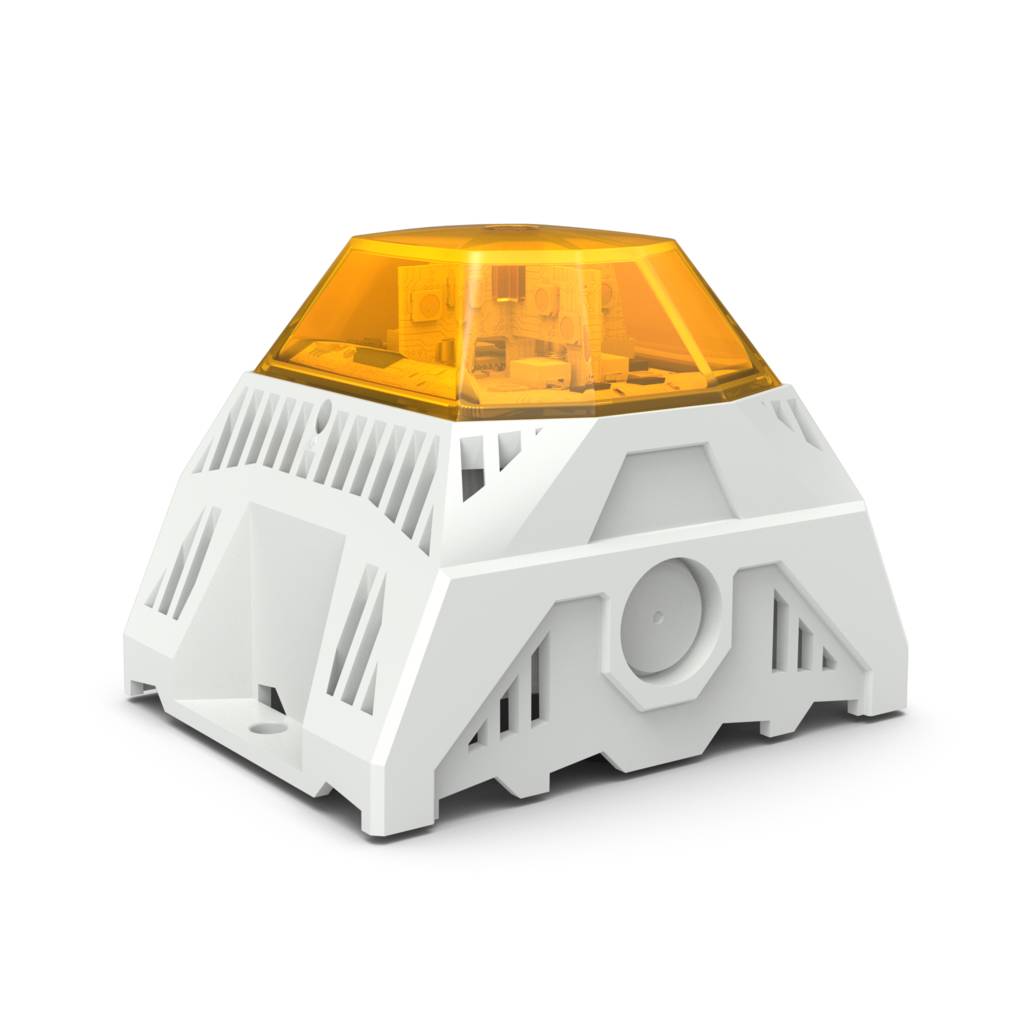

Amarillo	Gris	Número de artículo	23383643055	23383633055
Naranja	Gris	Número de artículo	23383644055	23383634055

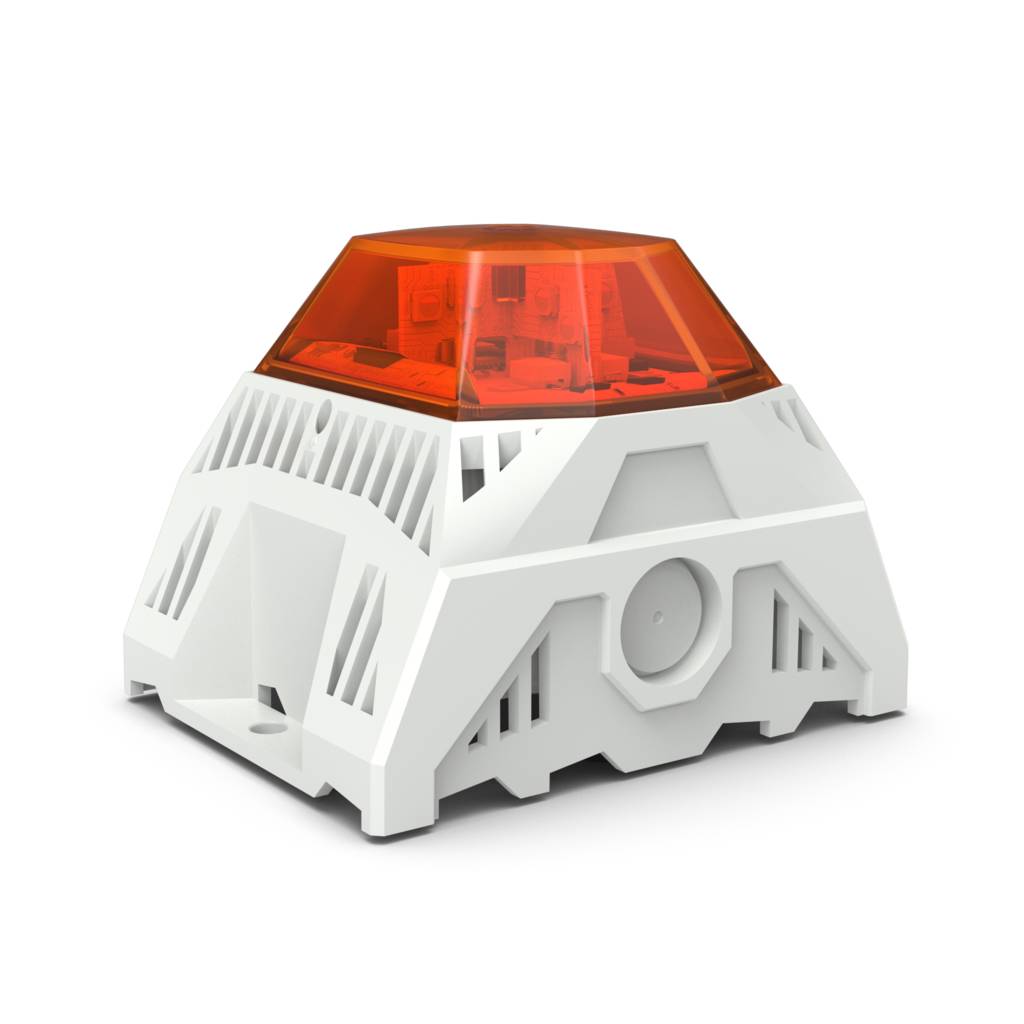

Rojo	Gris	Número de artículo	23383645055	23383635055

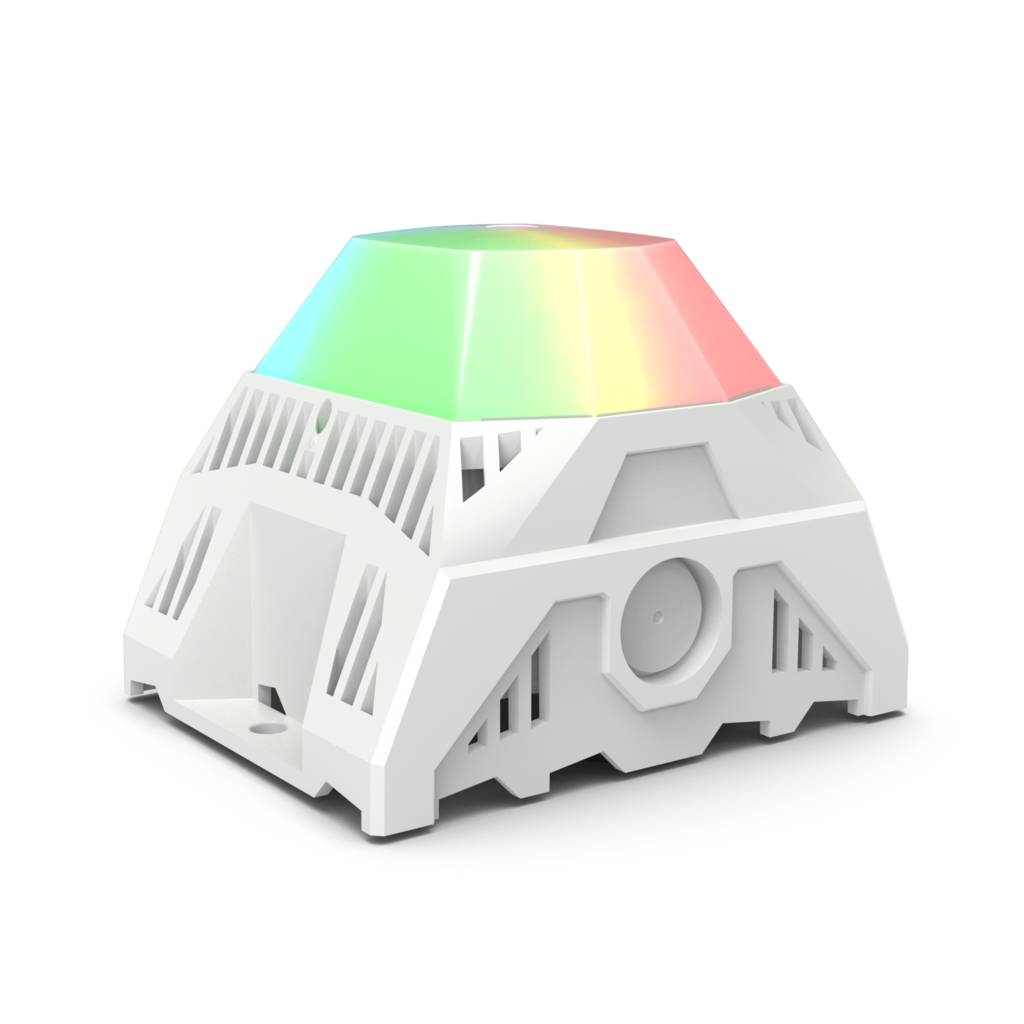

RGB - todos los colores / blanco	Gris	Número de artículo	23383648055	23383638055

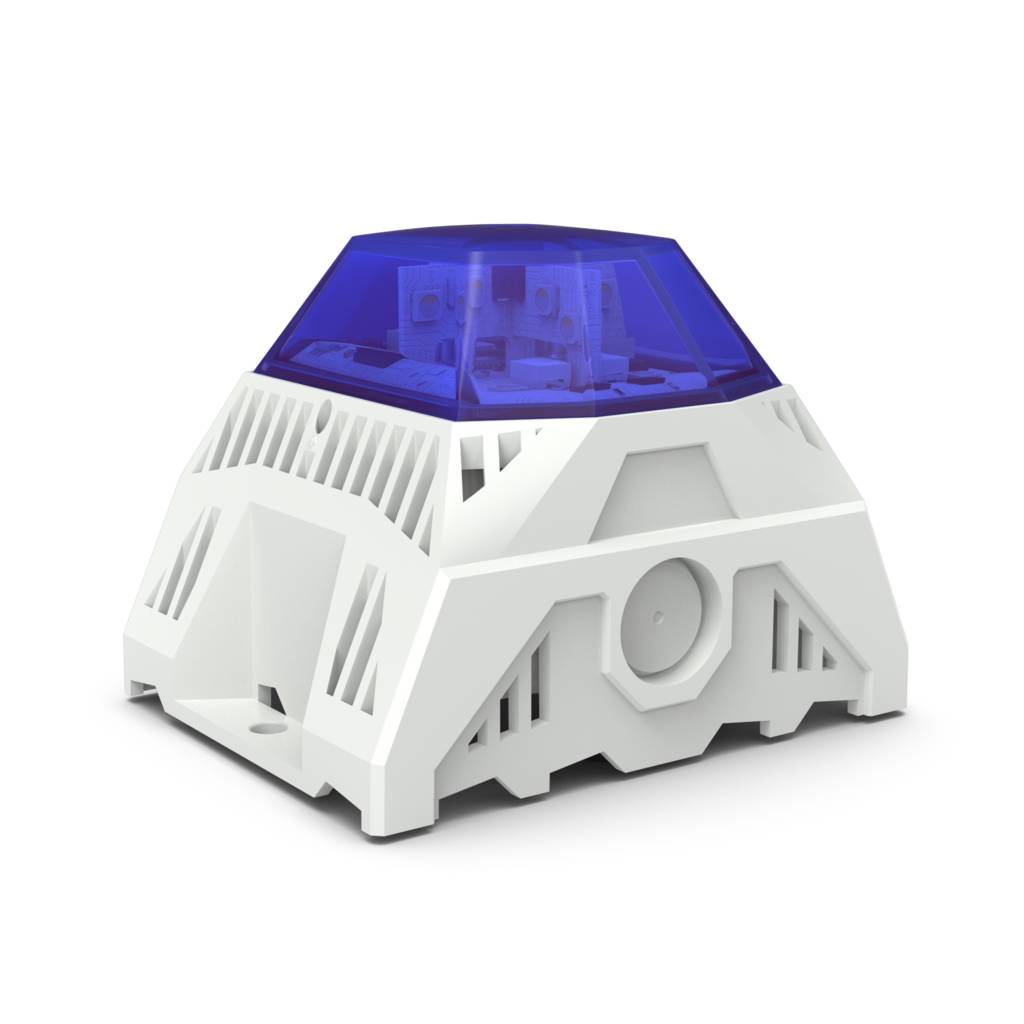

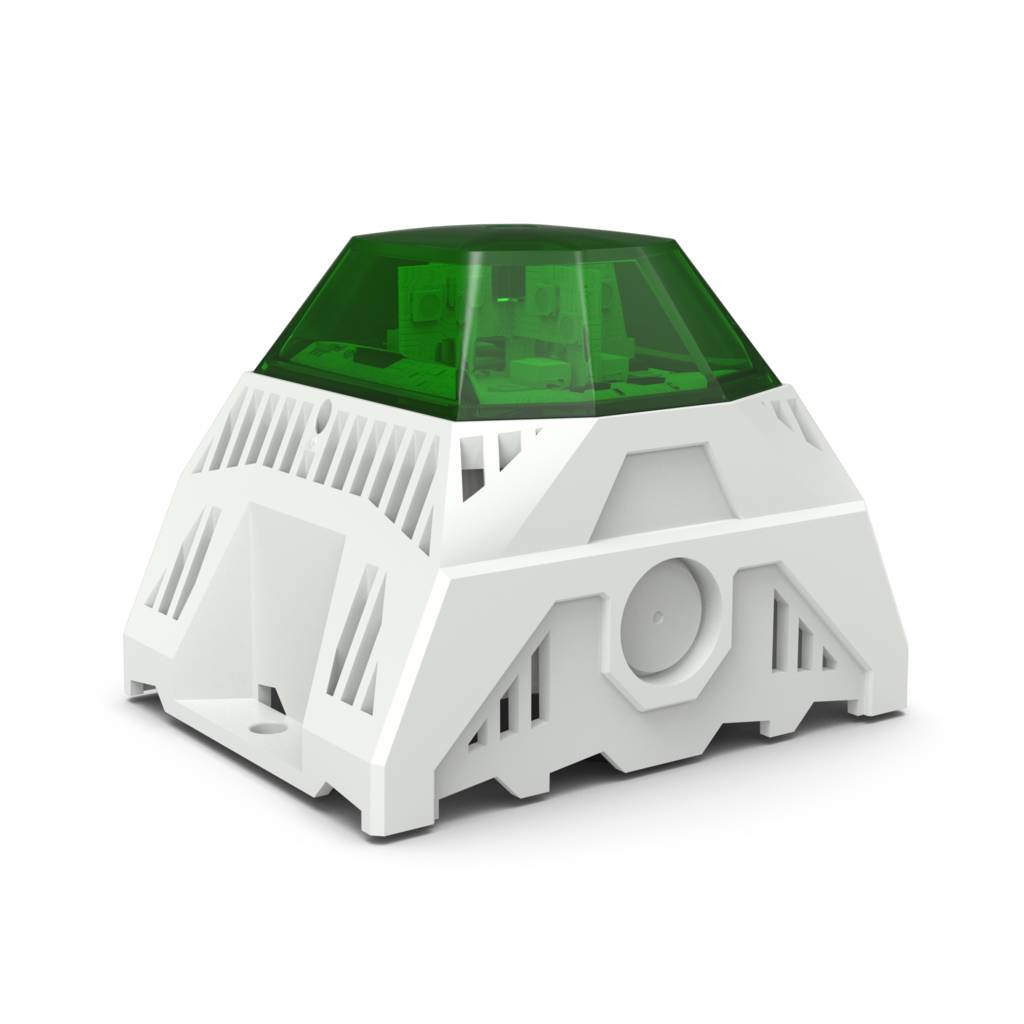

Otros números de artículo bajo pedido. Los colores de lentes disponibles son rojo, naranja, amarillo, verde y azul. RGB: la versión multicolor tiene una lente blanca. El color estándar de la carcasa disponible es gris
