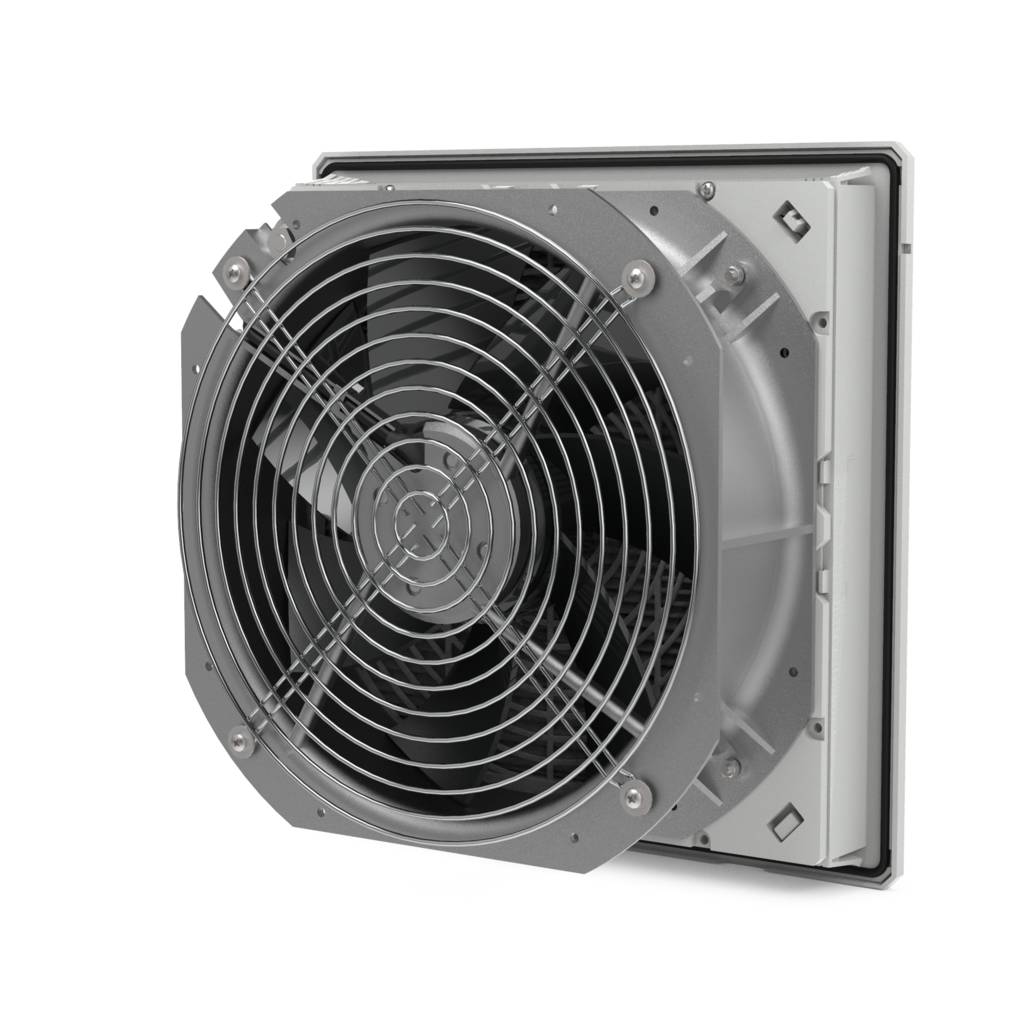

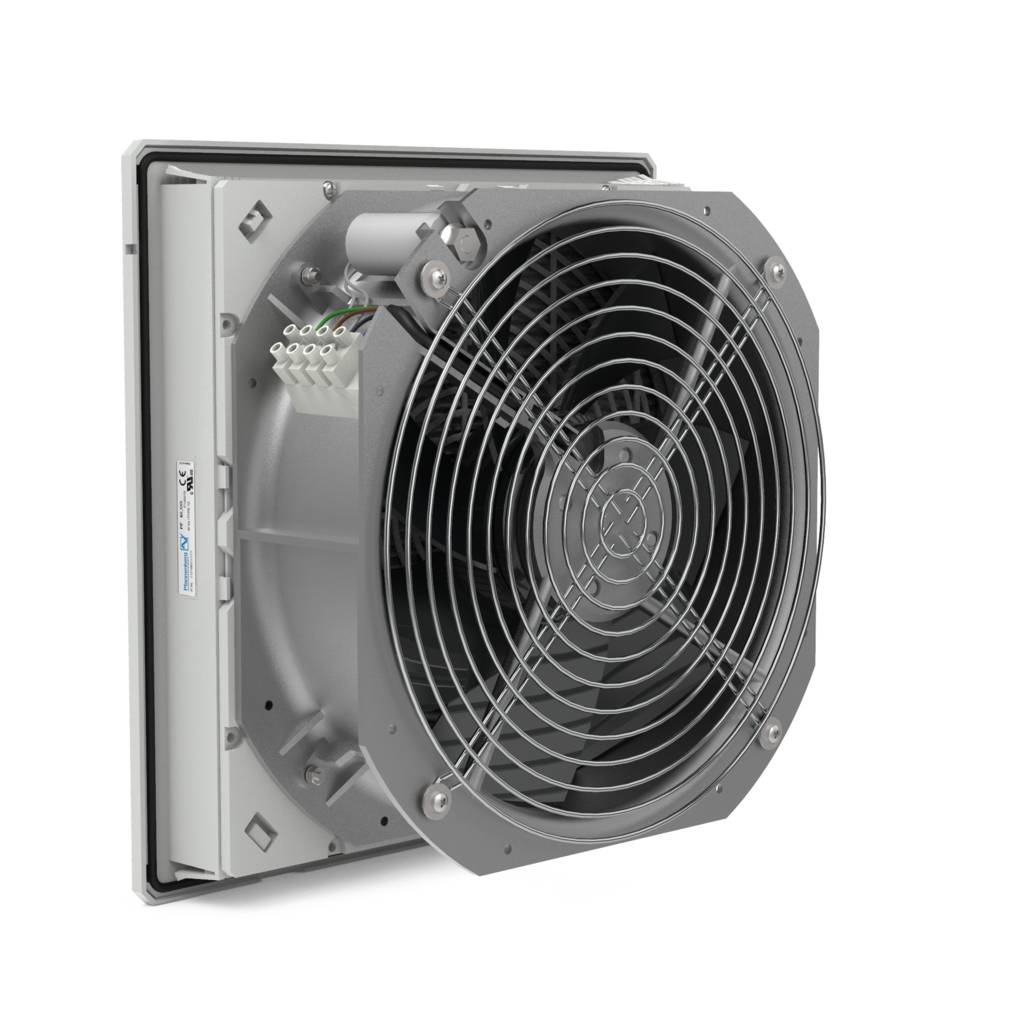

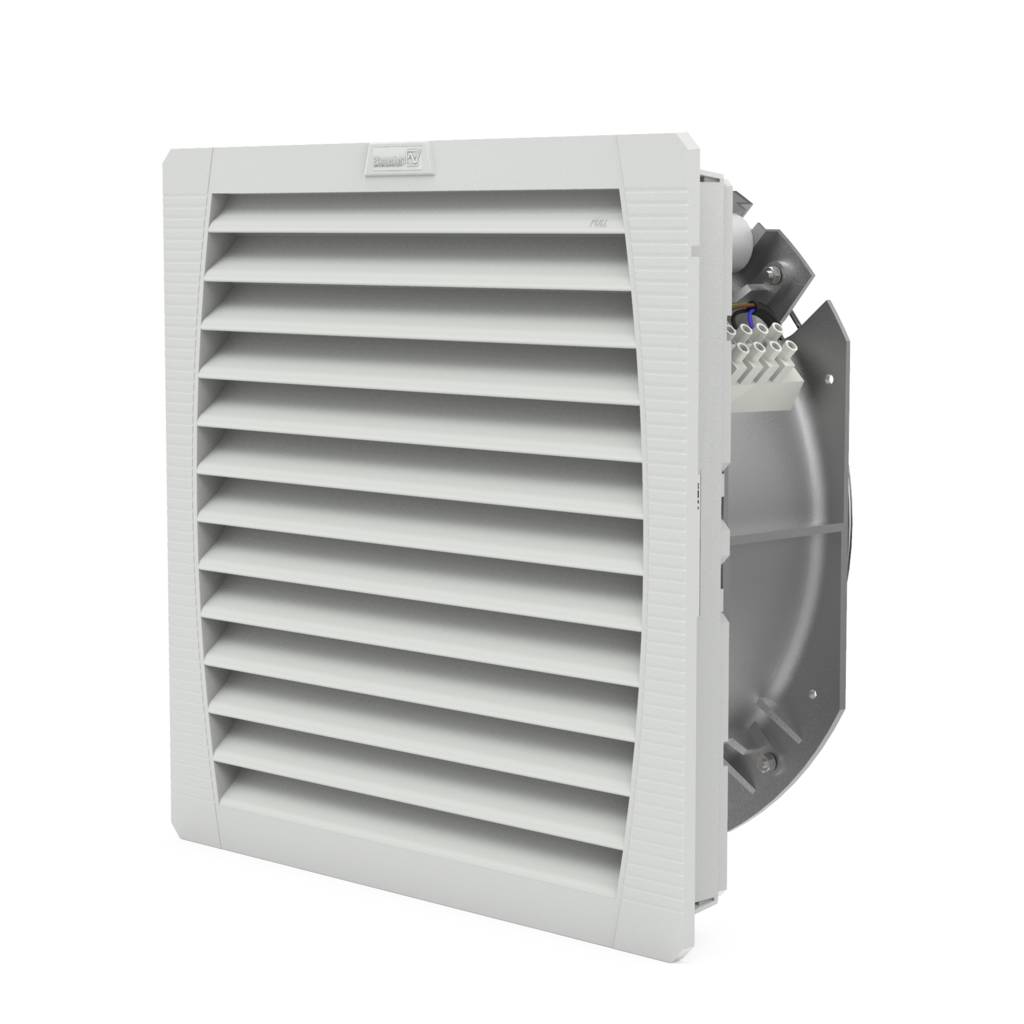

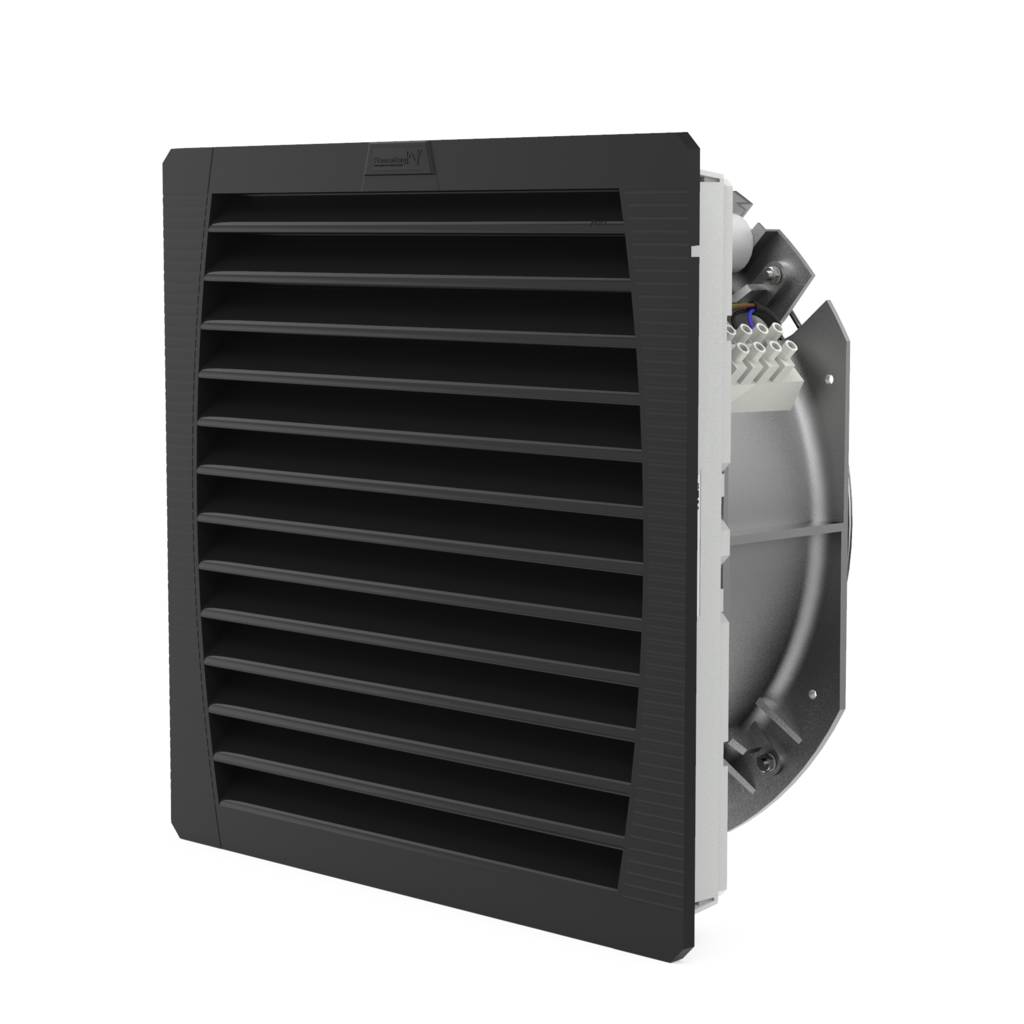

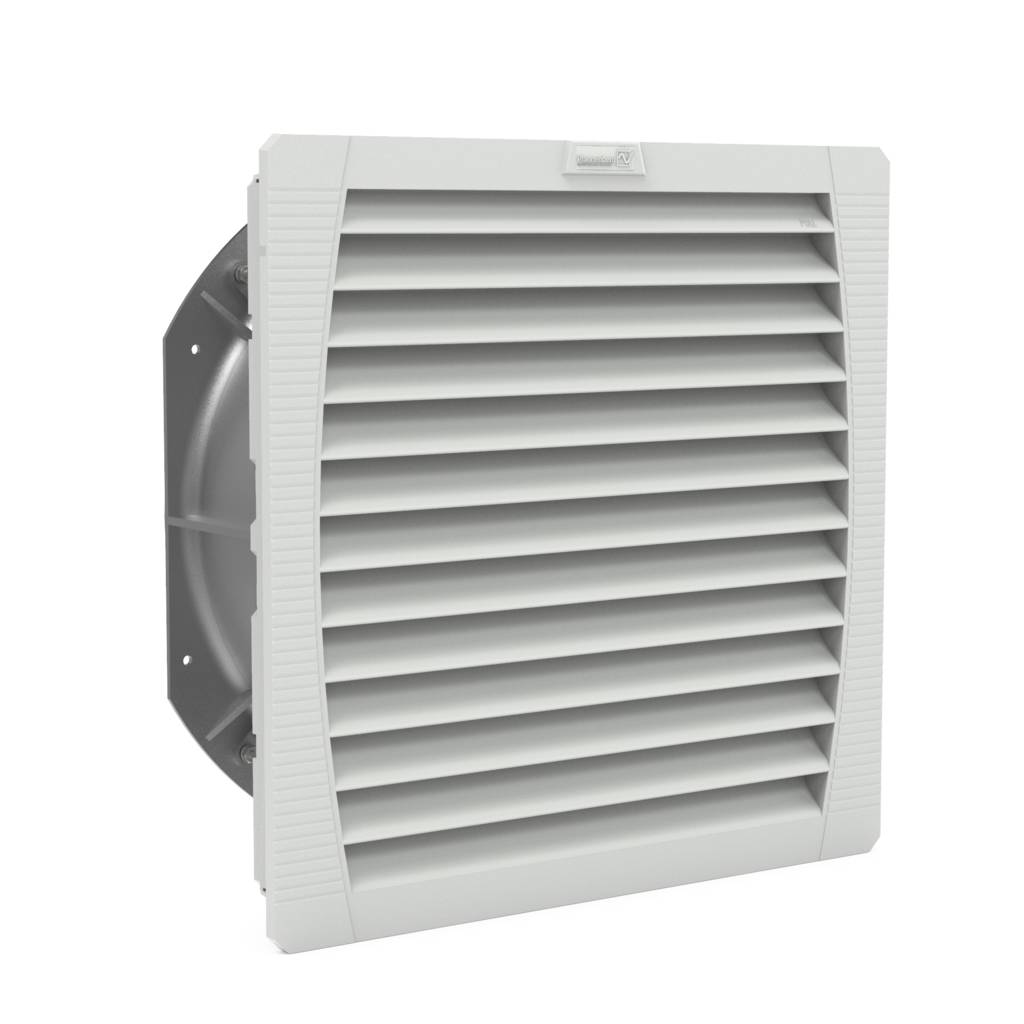

PF 67.000 SL
|
|
Ventilatore con filtro serie SLIM LINE
|
|
|
|
|
|
|
|
|
|
|
|
|
│RICHIEDI INFORMAZIONI SUL PRODOTTO
│SOFTWARE DI DIMENSIONAMENTO PSS
Dati tecnici
| Dati | PF 67.000 SL | ||
| Tensione nominale ±10 % | AC 50/60 Hz | ||
| 400 / 460 V 3~ | 230 V | 115 V | |
| Portata aria bocca libera | 705 / 725 m³/h | ||
| Categoria di qualità del panno filtrante a norma DIN EN 779 | G 4 | ||
| Temperatura operativa | –40 … +55 °C | ||
| Dimensioni (mm) | 320 x 320 | ||
| Dimensioni dima (mm) | 292 x 292 | ||

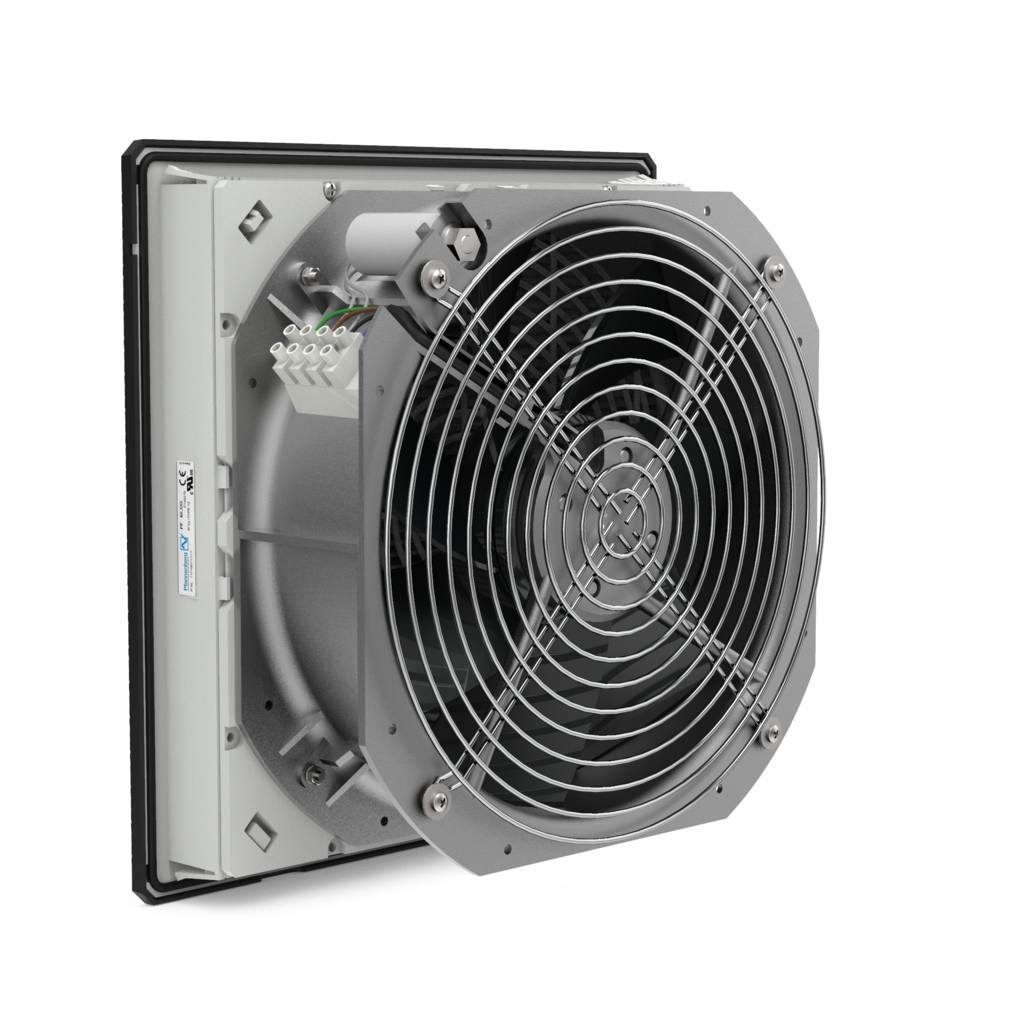

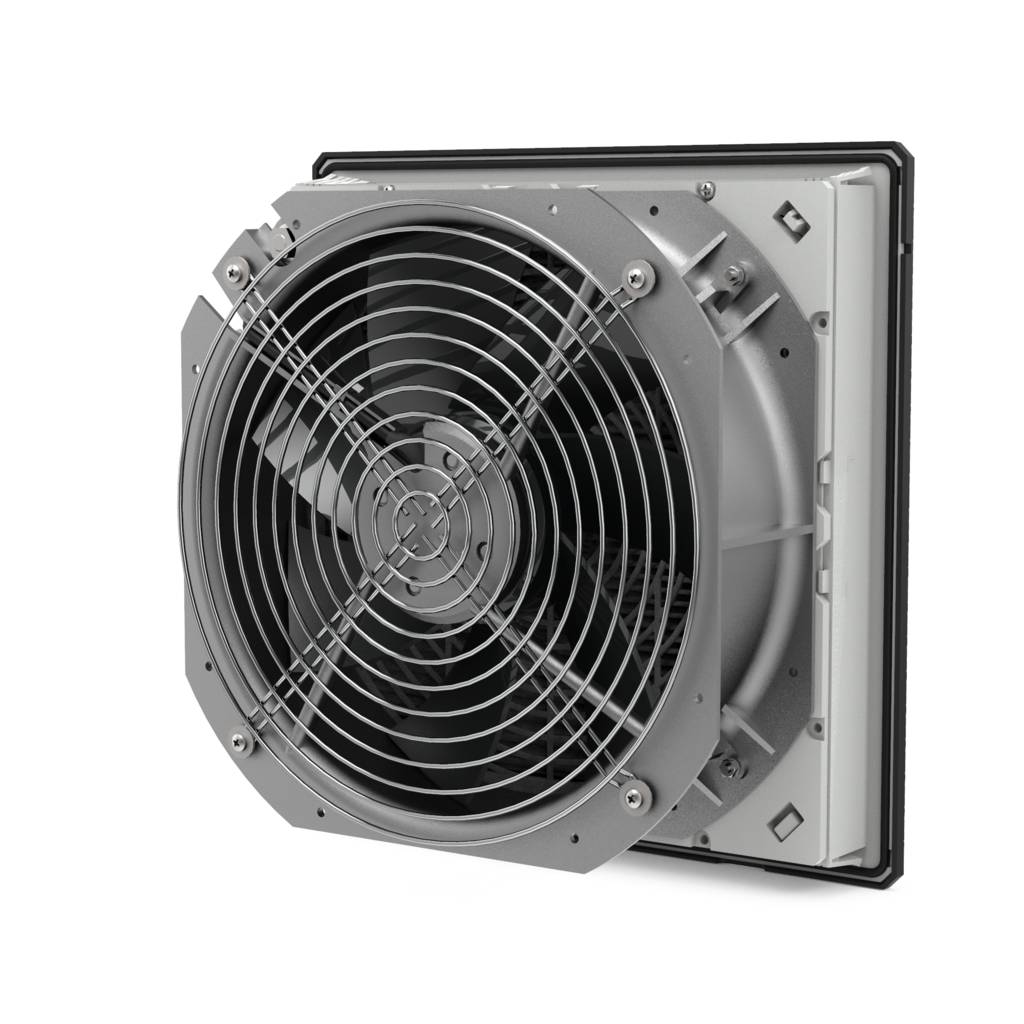

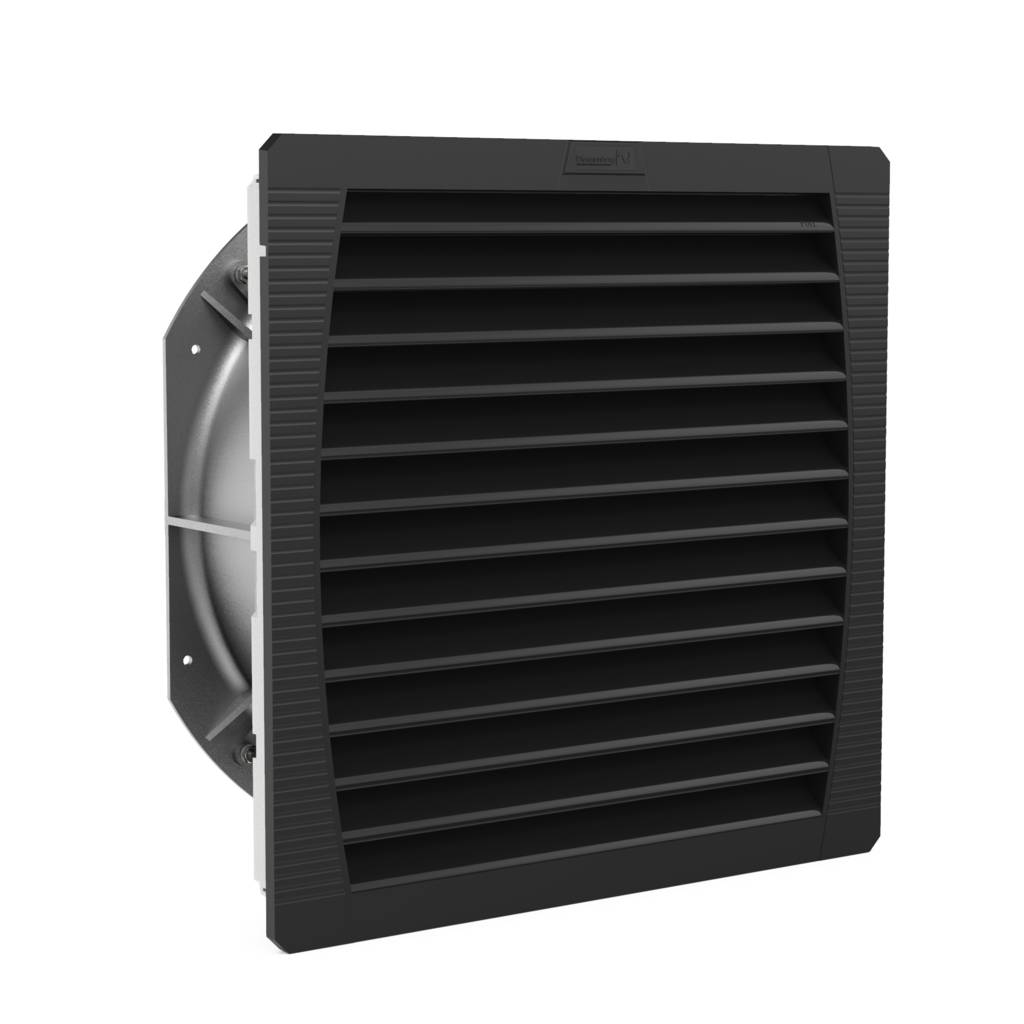

| Colore | RAL 7035, colori diversi su richiesta | ||
Curve di prestazione
Potete trovare certificazioni e maggiori dettagli tecnici negli allegati della sezione download, qui di seguito
Downloads
| Descrizione | Lingua | Tipo | Dimensione | Download |
| Dichiarazione di conformità CE PF/PFA | Inglese, Tedesco |  |
47 KB | │DOWNLOAD |
| Dichiarazione di conformità UKCA | Inglese | |
32 KB | │DOWNLOAD |
| Manuale d'uso PF/PFA 1x.000 - 6x.000 | Inglese, Tedesco, Olandese, Francese, Svedese, Italiano, Spagnolo, Russo | |
2.4 MB | │DOWNLOAD |
| Supplemento PFx | Inglese, Tedesco, Olandese, Francese, Svedese, Italiano, Spagnolo, Russo | |
470 KB | │DOWNLOAD |
| Raccomandazioni cambio filtro | Inglese, Tedesco | |
43 KB | │DOWNLOAD |
| Filtro 284x284 IP54/Type12 | Inglese, Tedesco | |
30 KB | │DOWNLOAD |
| Filtro 279x264 IP55 | Inglese, Tedesco | |
32 KB | │DOWNLOAD |
| Scheda prodotto | Inglese | |
500 KB | │DOWNLOAD |
| Modello 3D (STEP) | Inglese |  |
1.8 MB | │DOWNLOAD |
| Certificato CSA | Inglese | |
150 KB | │DOWNLOAD |
| Certificato UL listed | Inglese | |
190 KB | │DOWNLOAD |
| Certificato UL recognized | Inglese | |
170 KB | │DOWNLOAD |
| Certificato EAC | Russo | |
250 KB | │DOWNLOAD |
Dati per l’ordine
| Dati per l’ordine | PF 67.000 SL | |||
| Grado di protezione | Tensione nominale | 400 / 460 V 3~ AC | 230 V AC | 115 V AC |
| IP 55 | Codice articolo | 11677023055 | 11677103055 | 11677153055 |
Opzioni / accessori
| Prodotto | Codice articolo | Protezione | Dimensioni |
| Panno filtrante (5 pz/confezione) | 18611600033 | IP 54 | 284 x 284 mm |
| 18611600037 | IP 55 | 279 x 264 mm | |
| Panno filtrante (70 pz/confezione) | 18611600191 | IP 54 | 284 x 284 mm |
| Termostato | 17121000000 | - | - |
| Igrostato | 17207000000 | - | - |
| Protezione dalle intemperie | 18102000020 | - | - |
Gestione termica Pfannenberg – Ventilatori con filtro 4ta generazione

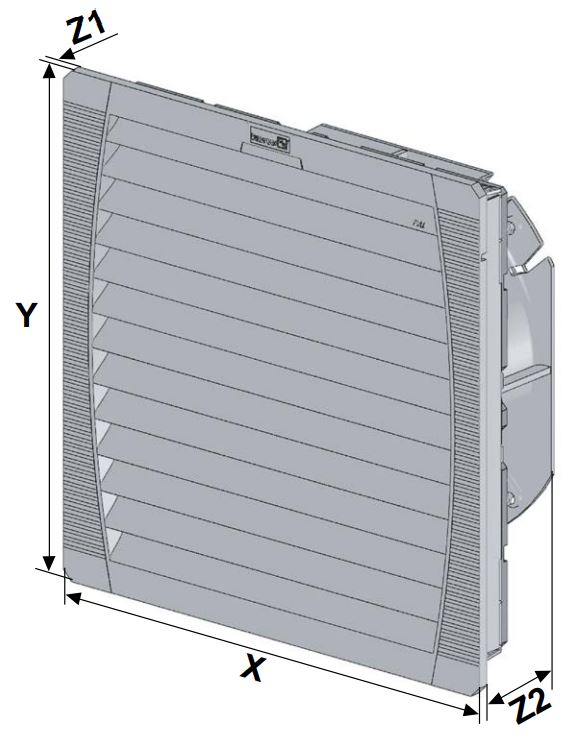

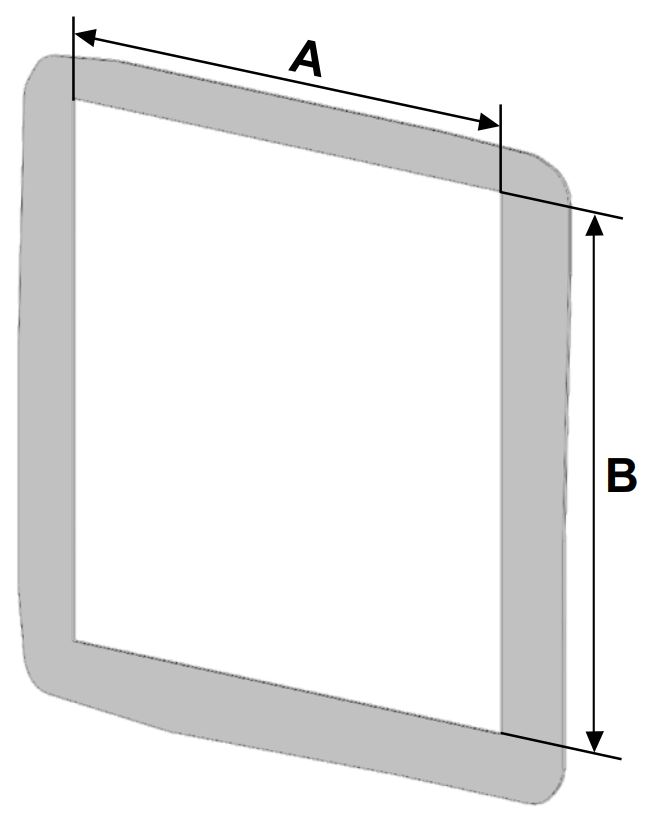

| DIMENSIONI PF 67.000 SL | ||
  |
||
| A | 292 mm | |
| B | 292 mm | |
| X | 320 mm | |
| Y | 320 mm | |
| Z1 | 7 mm | |
| Z2 | 124 mm | |
 |
